浙江菲達環?？萍脊煞萦邢薰局饕獜氖码姵龎m、煙氣凈化、氣力輸送等方面的開發、生產、銷售、安裝及其它工程服務，是全國最大的環保機械科研生產企業，環保產業中唯一的國家重大技術裝備國產化基地，國家高新技術企業，國家環?？萍枷冗M(jìn)企業，國家機械工業局和浙江省大型重點骨干企業。

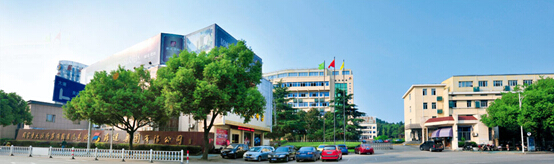

圖/菲達環保

菲達環保大規模選購應用中望CAD機械版以來，設計師反饋“中望CAD機械版的圖幅繪制、智能尺寸標注、標準零件庫、BOM表等專業功能極大地簡化了操作步驟”。特別是中望軟件針對菲達環保工程制圖中大量圖紙打印耗費時間多的應用需求定制開發出的“批量打印”功能，幫助節省大量時間、提高設計效率，更是受到設計師的一致稱贊。

一、單圖幅多DWG文檔快速打印

批量打印功能位于中望CAD機械版菜單下的【輔助工具】中，完美支持對單圖幅多DWG文檔的快速打印。

通常情況下，一張DWG文檔中只繪制一個圖幅，有利于規范PDM系統對DWG文檔中的數據信息的管理。應用PDM數據管理系統的企業多采用這種圖紙樣式。

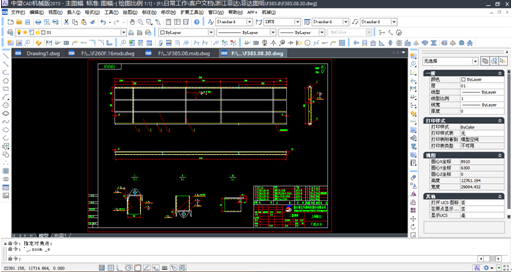

圖/單圖幅DWG圖紙文檔

菲達環保的設計圖紙基本上都是這種單圖幅樣式。以前設計師打印圖紙時需將每張圖紙都打開，然后分別進行設置和打印，操作繁瑣，效率極低。而如今通過中望CAD機械版定制的批量打印功能，設計師可以在不打開圖紙的情況下，一次性打印選定的多個DWG文檔。

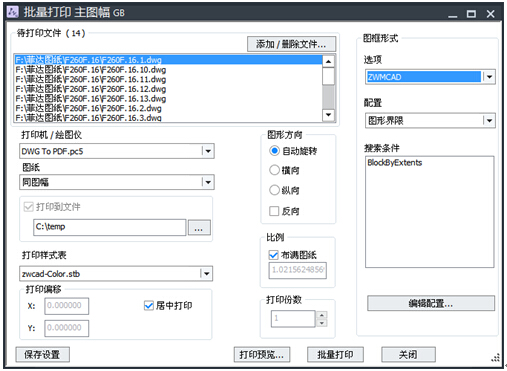

圖/中望CAD批量打印單圖幅多DWG文檔圖紙

更受菲達環保設計師稱贊的是，這一批量打印功能的使用方法非常簡便：點擊【添加/刪除文件】按鈕，選擇添加需要打印的文件或圖紙文件夾；然后設置好打印機/繪圖儀、圖紙大小、圖形方向等。在圖框形式下，配置選擇為“圖形界限”，即可智能識別圖紙中的圖幅外形。設置完畢后點擊【批量打印】按鈕即可進行快速打印。

二、一次打印多張多圖幅DWG文檔

除了單圖幅多DWG文檔之外，菲達環保還有另一種單DWG文檔多圖幅的圖紙樣式，多用于明細表、包裝清冊、標準件清冊等報表的匯總用圖。

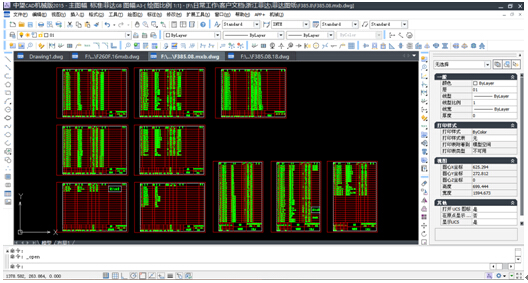

圖/多圖幅DWG圖紙文檔

單DWG文檔多圖幅指的是一張DWG文檔中包含多個圖幅。如果用傳統方法打印，設計師需要準確框選每一個圖幅的打印區域，然后進行打印。這種方式耗時較多，有時還會出現遺漏情況。為解決這一問題，菲達環保還在中望CAD機械版上開發了一款可對單DWG文檔多圖幅的圖紙樣式進行批量打印的插件工具。

該工具通過中望CAD機械版【工具】菜單下的“加載應用程序”命令進行加載。加載成功之后，輸入命令“PLDY”或“ZWPLOT”，即可打開中望批量打印工具。

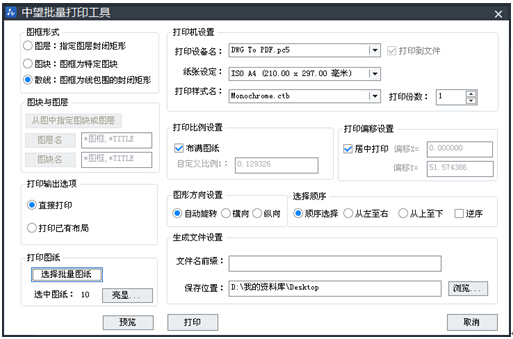

圖/中望CAD批量打印工具設置頁面

該工具的使用方法也同樣非常簡單：選擇圖紙中圖框的形式，點擊【選擇批量圖紙】按鈕，框選圖中要打印的圖幅，然后設置好打印機、打印比例、圖形方向等。通過點擊【亮顯】與【預覽】按鈕可檢查打印設置是否正確。設置完畢后點擊【打印】按鈕，就可以一次性打印出選擇的圖紙了。

小結：中望CAD機械版在功能上滿足了菲達環保的設計使用需求，且依據企業實際情況開發出以上兩種不同的批量打印方式，進一步滿足了多種圖紙樣式快速打印要求，大幅度提高設計師的出圖效率。
