廣東長菱空調冷氣機制造有限公司（以下簡稱“長菱空調”）是一家專業研發、制造、銷售空氣能熱水器的國家高新技術企業，擁有自主研發的商用空氣能熱水機（十大系列、近百款產品）、家用空氣能熱水器、多功能熱泵機型等多個系列的產品及近百項國家高新技術專利，先后獲得廣東省名牌產品、廣東省著名商標等榮譽稱號。

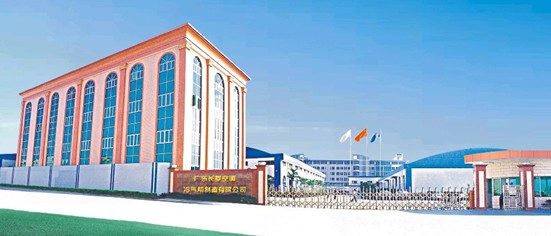

圖1：廣東長菱空調冷氣機制造有限公司

作為一家現代高新企業，我們研發設計中心對CAD軟件的功能性和兼容性的要求比較高：一方面軟件的的功能要足夠強大，且操作要方便；另一方面，我們更希望軟件各方面的兼容性比較好，因為我們會使用到二維、三維等專業軟件進行工作，同時與其他部門和單位進行圖紙交互的情況也比較頻繁。

經過多年的對不同CAD軟件的實際應用和比較，我們認為中望CAD機械SE版能夠更好地滿足我們這方面的需求，應用起來更加的得心應手。下面，就結合設計師在實際繪圖中的應用來對中望CAD機械SE版的實用性做一個詳細的說明：

一、高效的繪圖設計

在繪圖過程中，設計師最經常的操作就是圖框的調用和繪圖工具及標注工具的使用。以前我們所使用的CAD，對圖框的調用最多的就是復制粘貼，然后再放大或縮小到合適的比例。這樣操作起來比較麻煩，步驟繁雜，而現在在中望CAD機械SE版中，我們就可以輕輕松松一步到位！中望CAD對圖框的調用方便快捷，不僅能對比例的縮放進行準確的掌控，且局部圖的比例放大和工藝技術要求的說明等等也可以自由設置編輯。以下具體介紹這幾個常用的繪圖功能。

1.圖框的調用，可以根據我們長菱空調的要求設置實現。在對話框中，可以根據每張圖紙所需要的內容進行勾選，圖框的大小可以框選自動測量比例，從而加快了我們的繪圖速度，提高了工作效率。

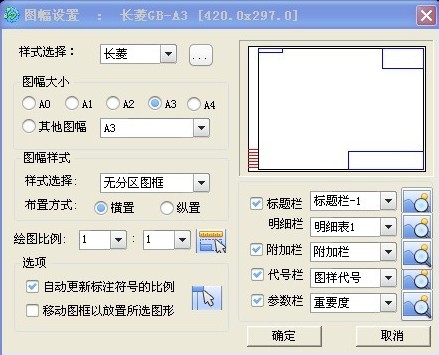

圖2：中望CAD圖框設置

2.局部詳圖的放大：使用中望CAD機械選定局部詳圖工具可直接自動放大，而且標注尺寸不會更改，還是1:1的標注，準確性比較高。

3.技術要求的說明：中望CAD可以根據我們的需求，把技術要求添加到詞句庫里面。設計師在繪圖過程中可以直接選擇調出使用。

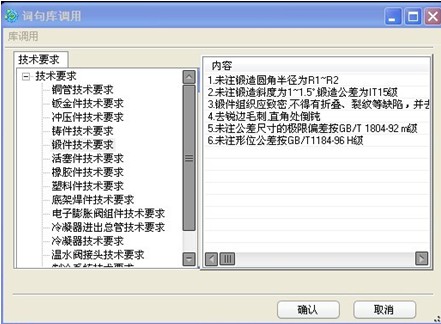

圖3：中望CAD從詞庫直接調用技術要求說明

二、便捷的圖紙審批管理流程

一般情況下，設計工作流程包括繪圖、校對、工藝、審核、審定幾個環節。在沒使用中望CAD機械版之前，我們公司的這些流程全部依靠手工校對完成，設計師在審核完圖紙后對每張圖紙一一簽名確認，整個流程環節耗時較長。而中望CAD具有專門的功能，方便設計人員查閱圖紙資料，極大提高了審圖效率。下面就按照這個流程的使用介紹中望CAD機械版的功能優勢：

1.上傳到服務器的圖紙根據公司需要來制定流程。我們長菱空調選定了3個基本流程：一是圖紙審定流程的申請，這個流程是校對圖紙及審核到定版的一個確認過程。設計師不需要把圖紙打印成冊，直接通過這個流程就可完成，既節省了時間，也為公司節約了（紙張）成本。更重要的是，每個設計師審核完成之后都會自動生成簽名確認，非常方便快捷。二是圖紙新版本創新流程，這個主要針對圖紙的修改而言。設計師對圖紙進行修改后，原來的舊圖紙依然獨立存在。前后幾個版本圖紙并存，不僅方便設計師查閱對比，更確保了圖紙修改的準確性以及受控的有效性，避免圖紙出現混亂。三是脫密申請，這個流程主要是為加強圖紙的保密性，防止資料外泄，意義重大。

2.中望CAD機械版不僅實現CAD格式文件的共享，word、excel等格式文件也可以上傳共享，兼容性高，不需要轉換格式，從而最大程度方便各部門查閱瀏覽。

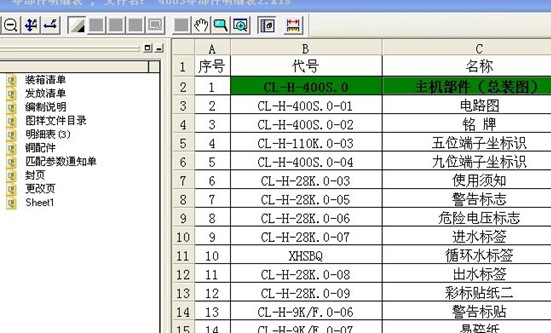

圖4：中望CAD根據不同圖標代號增加相應的文件

總結：相比其他CAD軟件，中望CAD機械SE版功能更加全面均衡、強大，運行速度更快，穩定性更高，無論是在繪圖還是在審批流程過程中都能方便、快捷的完成，幫助我們大幅度提高了工作效率?？梢哉f，實效完全超出預期。此外，中望軟件的售后支持也十分到位，技術工程師熱情，認真負責，對于我們在使用過程中反饋的問題，他們耐心地進行遠程演示教學，甚至經常來公司為我們現場解決問題。長菱空調不僅選對了實用的設計軟件，更獲得了一套CAD應用解決方案，我們的設計師與中望軟件的技術工程師在工作過程中建立了深厚的友誼，彼此進行CAD技術和設計經驗交流。
