軸網是CAD繪圖中建筑物單體平面布置和墻柱構件定位的依據，是由軸線與軸號、尺寸標注組成的平面網格。中望CAD建筑版提供了智能的軸網功能，使得設計師可以進行繪制、標注和修剪，快速獲得完整簡潔的建筑設計圖紙。

步驟一：繪制軸網

一般情況下，設計師習慣于先創建好軸網，然后繪制建筑圖紙，這樣有利于提升繪圖效率。在中望CAD建筑版中，運行左側菜單欄中的軸網柱子——繪制軸網，彈出如下對話框：

圖/中望CAD建筑版快速繪制軸網

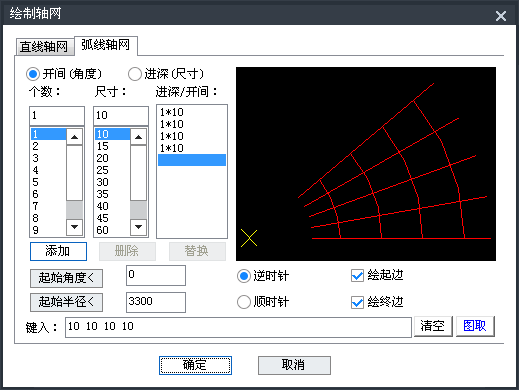

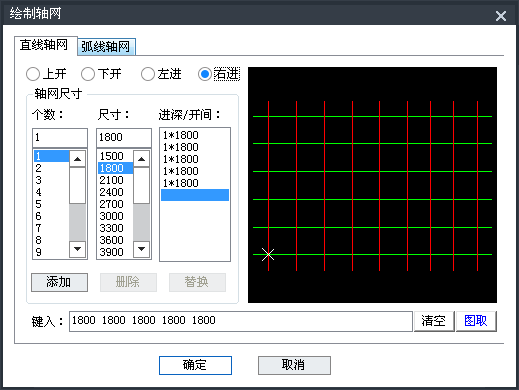

繪制軸網分直線軸網和弧線軸網兩種。直線軸網中的軸網尺寸可以直接添加、鍵入,也可以通過選取原有圖紙中的尺寸信息?；【€軸網中的設置與直線軸網相同。這兩種類型的軸線都可以在右側圖框中即時預覽。

圖/中望CAD建筑版即時預覽軸網效果

部分設計師習慣先繪制圖紙再建立軸網，因為具體的方案設計中需反復修改平面圖，使用軸線定位不是很方便。此時，使用中望CAD建筑版提供的墻生軸網功能，設計師可以在圖紙上先進行設計繪圖，待平面方案確定后，利用墻生軸網的功能直接生成軸網，然后添加標注，就可以得到完整的建筑圖紙。

這里強調一下，墻軸線是按墻體繪制中的基線生成的，所以設計師在畫墻時需要設置自己的基線選項。

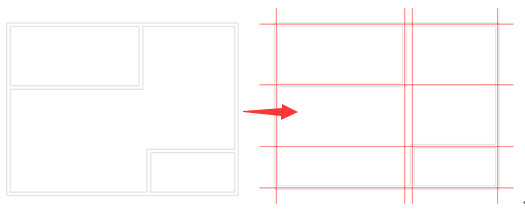

圖/中望CAD建筑版的墻生軸網功能

步驟二：

繪制完軸網后，就需要進行標注了。設計師可以選擇起始軸號的狀態，如數字、字母大小寫等，也可選擇單側標注與雙側標注進行軸號的標注。在中望CAD建筑版中，使用軸網標注命令可以一步完成軸號和尺寸的標注，但這二者卻是獨立存在的不同對象，不能進行聯動編輯，設計師在修改軸號與尺寸時需要注意。

圖/中望CAD建筑版快速完成軸網標注

步驟三：修剪軸網

利用軸號標注與添加軸線等進行軸網的標注修改后，整個設計圖紙就基本完成了。由于繪制了一系列的墻梁板柱等對象，線條綜合交錯，這一階段的圖紙顯得點亂。此時，使用中望CAD建筑版的智剪軸網功能：點中軸網，右鍵選擇智剪軸網，選擇整張設計圖紙點確定，圖紙中不必要的線段就被自動消減掉了，圖紙變得簡潔清晰。

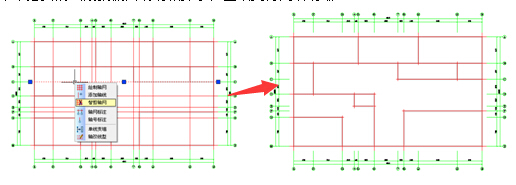

圖/中望CAD建筑版智剪軸網讓圖紙清晰簡潔

小結：中望CAD建筑版的軸網功能智能實用，為專業的建筑繪圖提供了更多的便捷操作，能夠幫助設計師快速完成軸網的繪制、標注以及剪整理，以達到圖面美觀、簡潔、清晰的工程圖出圖標準，大大提升了設計效率和質量。
