很多企業單位平時收到供應商提供的產品尺寸圖紙都是PDF格式，無法直接引用指導生產。為滿足企業用戶對PDF文件快速進行編輯修改、數據提取等需求，中望CAD 2017新添加了針對性的實用功能，可以把PDF文件直接轉換為DWG或DXF圖文檔，而無需借助其他軟件或者平臺。

值得一提的是，該功能操作非常便捷：打開中望CAD軟件，用命令（“PDF2DWG”或“PDF2DXF”）調出該功能。此時，軟件會彈出文件瀏覽對話框。用戶只需選擇所要轉換的PDF文件以及需要轉換的PDF頁碼數，即可在PDF文檔所在的文件夾，生成同文件名的DWG或DXF文件。整個過程十分簡單，不需要特別設置。

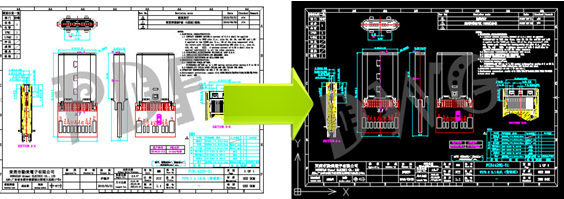

下圖是通過中望CAD 2017進行轉換的示意圖，轉換后圖紙效果基本與原PDF一樣。轉換后的圖形基本以多段線為主，細節放大后可以明顯看到線寬。由于原PDF圖檔中，文字是圖形的方式，所以轉換過來的文字由線條和填充組成，不是可以編輯的文字。圖紙中顏色的轉換非常到位，在同等視圖比例下效果非常好。

 圖/中望CAD 2017將PDF轉換為DWG

對于含有文字和圖片的PDF，中望CAD 2017也能夠進行正常轉換。轉換后，原PDF的圖片部分在DWG里以光柵圖像存在，顯示正確。而文字轉換后依然是文字對象，用戶可以在CAD中對文字進行編輯。需要說明的是，文字段落劃分以及對齊方式會存在不同之處，特別是在兩種字體交互處，文字可能會有重疊，需要用戶重新進行調整。

中望CAD 2017的PDF轉換DWG或DXF圖文檔功能，能夠有效解決了長期以來企業用戶無法直接對PDF文件進行編輯及數據提取等難題，且效果也符合實際應用的要求。用戶如果丟失原DWG圖紙，或者由于各種原因只有紙張圖紙或者圖片電子檔，完全可以使用該功能形成CAD文件，然后按比例縮放后，利用圖紙里的數據或稍加修改即可，最大程度保障工作的正常推進，提高效率。

點擊下載中望CAD2017 PDF文件轉換為DWG或DXF圖檔功能插件：

http://pan.baidu.com/s/1eSumCAe

（說明：使用此功能插件，需安裝中望CAD 2017軟件）
