我在公司從事室內設計深化工作，屬于建筑行業的延伸，平時最主要的工作平臺就是CAD軟件，用于繪制內裝平面、立面、節點等。為適應公司發展的節奏和實際設計繪圖需求，比較注重CAD平臺軟件的基礎功能、性價比、以及服務支持。

前段時間，中望CAD推出了2017版本。作為老用戶，我第一時間參與了中望軟件組織的測試活動，親身體驗這個版本在性能和功能方面的現實表現。結合平時主要的工作內容及特點，我重點測試了中望CAD 2017“智能打印”和“擴展工具”兩大功能。經過模擬實際工作環境下使用這兩個功能，我認為2017版本的實用性更強，能夠幫助提高工作效率。

一、智能打印

CAD軟件發展到今天，平臺軟件的功能已經相當完善，可是打印依然還處于“原始”手動階段。在建筑行業，工程圖紙往往動輒上千張，設計師完成這些圖紙的繪制已經很不容易了，可在出圖階段還得耗費大量的時間和精力，除非額外學習復雜的批量打印和圖紙集等工具，或者付費購買批量打印工具。

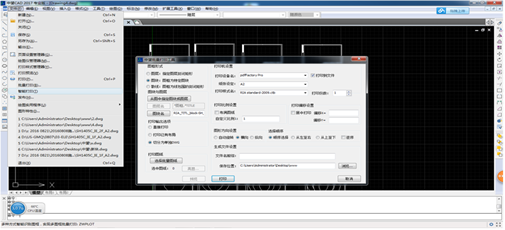

中望CAD 2017在處理解決這一問題上給了我很大的驚喜，新增了“智能打印”功能，其采用時下流行的指定圖層封閉矩形（圖層）、圖框為特定塊（圖塊）、圖框為線包圍的封閉矩形（散線）三種智能打印方式，不管是在模型空間布局的、圖紙空間多圖幅布局的、單個圖紙空間單圖幅布局的，都能解決，結束了人工打印枯燥的機械性重復工作。

另一方面，中望CAD還附送了多一個非常實用的功能，可將單個圖幅的圖紙存成一個個的文件，與打印出的PDF一一對應。這對于對存檔有較高要求的設計院 而言是個超實用的工具，可以避免單個文件損壞影響大批圖紙的“事故”的發生。

二、擴展工具

?直線總長、面積總合

擴展工具是評價中望CAD不得不提的一個功能，非常強大。其中“直線總長”、“面積總合”是我們室內設計經常會使用到的工具。內裝工程預算雖然只是算出報價，但過程是卻一點也不簡單。首先，繪圖人員需要將室內墻、頂、地圖紙拆分成各種圖層、顏色的線段和面積，然后再一個一個的拾取線段，統計長度、面積。如果項目大一些，各種形狀的墻體達到成千上萬個，統計、計算是個龐大的工作，往往統計工作的草稿就有厚厚一摞。

而使用中望CAD 2017的“直線總長”、“面積總合”命令，我們需要做的僅僅是在所有新建墻體的中心描出線段，再將不同類型的墻體(如新建玻璃隔斷墻、新建磚墻、新建石膏板隔斷墻)用不同的圖層和顏色加以區分即可，接下來就是簡單的一個“直線總長”命令，瞬間就算出隔墻的總長，再乘以高度，即可得到新建隔墻的精確面積。工作效率得到明顯提高。

?圖塊擴展功能與Z軸歸零

一個內裝圖紙文件中往往有幾百個帶文字的圖塊，如果因打印的圖幅有更改，則必須修改字體的大小。以往我們不得不逐個進入塊內，逐個更改文字的尺寸 、顏色、高度 ，操作起來十分繁瑣。應用中望CAD的圖塊擴展命令，可以批量的更改圖塊的線寬、文字高度、顏色、圖層，非常便捷高效。

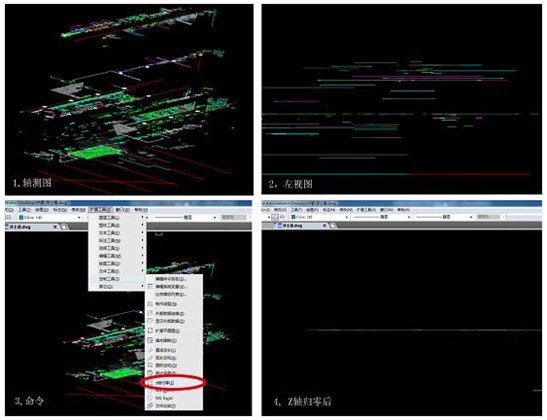

還有一點，工程圖紙通常是由很多設計師及團隊共同協作完成，不同的專業不同的分工，可能會造成本該零高度的平面圖紙存在空間高差。一旦建筑平面圖 有高差，會對裝飾、機電、暖通等圖紙造成很大的困擾。以往解決這種空間高差頗為復雜，還得將所有塊打散，對圖紙的精度也可能會造成一定的影響，如果參照底圖出此問題則損失更大。如下圖是一個餐廳的內裝圖紙，本該平面的圖紙在三維關系上很亂（見圖1、圖2）。使用中望CAD 2017的Z軸歸零功能（見圖3），只需兩個步驟就可以解決：先選擇命令，然后在模型空間選擇所有線，瞬間即可完成歸零。要注意的是，進行此命令前確保單個圖塊內部無線高差。

小結：根據個人多年使用的情況，個人認為中望CAD的優點不僅是超高的性價比，在功能方面也毫不遜色于國外軟件，同時中望公司積極響應客戶的需求，不斷增加實用性的功能，“智能打印”、“擴展工具”就是具體的體現，這點對于我們一線設計師尤為重要，因為這些新增的功能工具讓我們的日常工作變得更加簡單便捷。

作者：北京某建筑工程有限公司  高慶明
