當前,智能制造被越來越多的制造企業所推崇。而如何讓CAD軟件更好地去延伸或者部分取代設計師在制造設計過程中的腦力及繪圖勞動,成為中望CAD機械版所要實現的目標。在最新推出的中望CAD機械版2018中,智能標注功能就實現了高效、快捷的設計理念,使標注工作“能感知、會思考、易操作”,讓標注得心應手,大大縮短設計時間,提高工作效率。

眾所周知,尺寸標注是機械設計中工作量繁重的項目之一。它的準確性直接關系著整張圖紙的價值。一張普通的圖紙標注需要用到的標注方式至少要3種以上。而傳統的標注方式切換,需要鼠標不斷點選多種樣式從而達到完全標注的結果,并且標注結果有可能會隨時進行修改,這將耗費設計師大量的時間和精力。

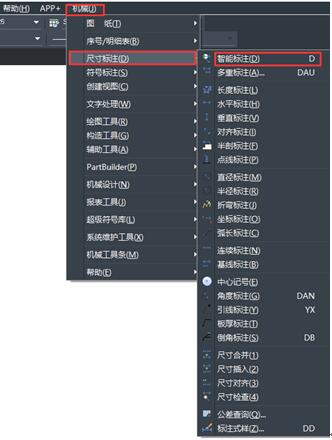

中望CAD機械版2018中的智能標注功能,就充分體諒到設計師在標注工作中的效率問題。設計師可以通過圖標快速找到該命令:打開軟件菜單欄的最后一項機械——尺寸標注——智能標注,即可啟動該命令。


設計師也可以通過直接輸入命令:字母“D”,啟動該功能。在標注過程中,設計師只需選擇標注目標對象,尺寸預覽會跟著鼠標拖動的方向變化,選擇好想要實現的標注樣式,鼠標確定即可,十分簡便。該功能充分展現了所見即所得的概念。而對于還能夠細化標注類型的對象,設計師可以通過命令行的提示自由選擇,比如默認圓是直徑標注的,當然也可得到半徑的標注,折彎的標注。不僅如此,設計師還可以根據繪圖要求選擇在圓外顯示標注,或者在圓內顯示等。中望CAD機械版2018的智能標注功能,可以滿足90%的標注形式,讓標注更方便和高效。

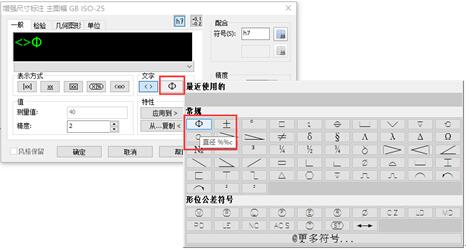

值得一提的是,中望CAD2018機械版的標注十分靈活,通過一鍵切換即可實現由某一種標注方式到另外一種標注的轉變。如果標注的內容不止是體現尺寸,還需要顯示符號或公差值等更多功能,設計師則可以通過空格鍵調出增強尺寸標注功能界面,從表示方式、文字顯示、精度控制等方面快速完成標注工作。

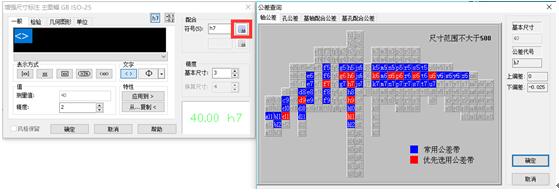

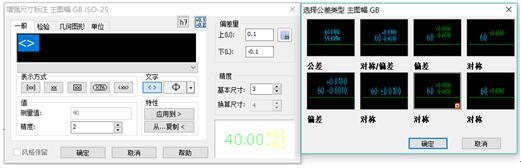

同時,點擊增強尺寸標注對話框中的右下角圖片,即可得到公差類型界面,方便設計師直觀地選擇公差類型。點擊“配合”后的小圖標還可以直接顯示國標的公差查詢,設計師無須重新翻閱手冊查詢。

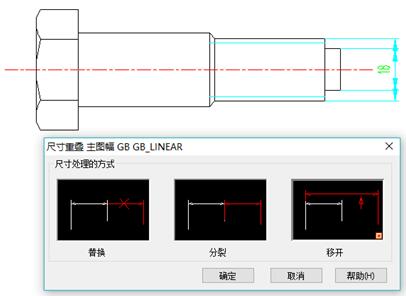

設計師在進行機械圖紙標注的時候,經常會遇到尺寸重合的情況。對此,中望CAD機械版2018就提供了尺寸重疊處理辦法,軟件會自動識別標注重疊區,從而彈出請求處理的方式提醒。無論是替換、分裂還是移開,設計師一鍵就可直接完成標注。

小結:中望CAD機械版2018中的智能標注功能涵蓋了絕大多數的標注需求,能夠幫助設計師輕松完成標注任務,并且減少手工逐一修改的誤差,從而提高工作效率。除此之外,中望CAD機械版還具備有一系列高度智能化的繪圖功能,設計師可以下載軟件體驗智能設計。
