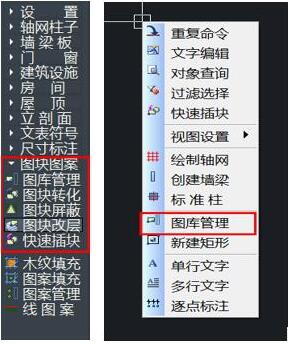

設計師在建筑設計時，為配合設計要點常常都要繪制大量的模塊進行設計講解和說明。中望CAD建筑版2018的圖庫管理功能就可滿足這一繪圖需要，且操作非常便捷。設計師只需在界面左側的“圖塊圖案”中選擇或直接點擊鼠標右鍵的“圖庫管理”即可查看。

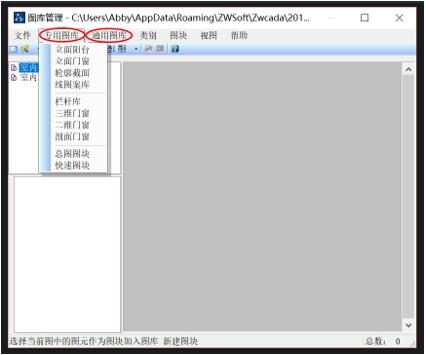

大致來說，中望CAD建筑版的“圖庫管理”功能主要在繪制模塊時使用，分為專用圖庫和通用圖庫兩大類。模塊數量多且分類細致，每個母項后都有相對應的子項分類，而具體的模塊顯示，設計師可進入相對應的分類中查看，若顯示的圖標太小看不清，則可在上方的視圖中選擇較大排列的視圖進行查看，十分人性化。

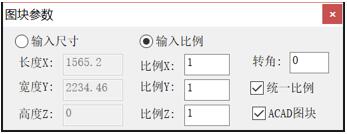

設計師插入所需的模塊后，系統會自動彈出一個自動參數的對話框，左邊灰色部分是模塊的尺寸。修改時只需點擊輸入尺寸，直接進行輸入具體數值即可。需要強調的是，如果是獨立修改，設計師須將右邊的【統一比例】一項取消勾選。另一方面，放入模塊時需要旋轉或翻轉，則按照底下命令欄進行操作。如遇到自動參數的對話框關閉的情況，設計師只需右鍵點擊【對象編輯】，該對話框就會再次彈出。

設計師放入圖塊后，可點擊圖塊圖案列表下的【圖塊轉化】進行運用。該方法的好處是無需輸入尺寸，直接點擊一個圖塊的基點就可調節尺寸，操作更加方便。在實際繪圖中，有些設計師習慣于先進行地面填充，那么此時放入模塊圖案就會出現線條重疊的現象。中望CAD建筑版提供了靈活的解決方法，設計師只需選擇該模塊點擊鼠標右鍵，然后點擊【精確屏蔽】選項，則重疊部分會自動屏蔽。需要注意一點，該功能僅針對放入的模塊是方正的圖塊。如果插入的圖塊是不規則圖形，鼠標單擊該模塊右鍵下拉菜單中的【矩形屏蔽】按鈕，則不規則圖形屏蔽會以矩形方式出現，若需要?jiǎng)h除多余的線條，點擊右鍵下拉菜單中點擊【屏蔽框關】按鈕，則多余的線條就會立即消除。

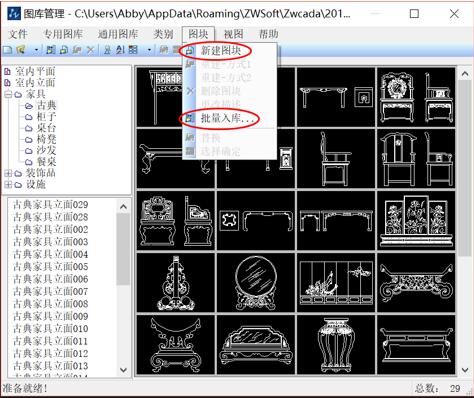

中望CAD建筑版的“圖庫管理”功能支持設計師增加或刪除某個分類。需注意的是，刪除某個分類后，相對應的分類內的模塊也會一并被刪除。當然，設計師也可將常用的模塊設置為快速圖塊，以便在圖紙中快速插入使用，而不用重新打開圖庫管理。在中望CAD建筑版中，常用模塊設置為快速圖塊的具體操作非常簡單：在圖庫管理中找到該模塊對應的屬性分類，點擊圖塊下拉菜單中的【新建圖塊】，框選所繪制的圖塊，確定一個基點后回車確定，就可以在圖庫管理的這個分類中添加和查看這個新模塊了。如是需要將之前已經繪制好的模塊放入到圖庫中，同樣先選好對應的屬性分類，點擊圖塊列表下的【批量入庫】，再選擇需要放入的CAD文件，點擊“確定”即可。

小結：中望CAD建筑版2018圖塊圖案提供的模塊數量多種類豐富，方便設計師插入使用，同時也支持直接進行修改尺寸或進行其他操作，從而幫助大大節省繪圖時間，提高設計效率。
