CAD為什么多段線看似相同屬性卻不同

在CAD繪圖過程中，經常會遇到這樣的困惑：兩條看似完全相同的多段線，在進行編輯、填充或標注等操作時，卻表現出不同的屬性特征。這種屬性不一致的問題，不僅會影響繪圖的準確性和美觀度，還會極大地降低工作效率。那么，究竟是什么原因?qū)е驴此葡嗤亩喽尉€屬性卻不同呢？接下來將從多個方面進行深入分析。

問題描述：

有些相同的多段線圖形，在特性欄查詢到面積與長度數值不一樣；

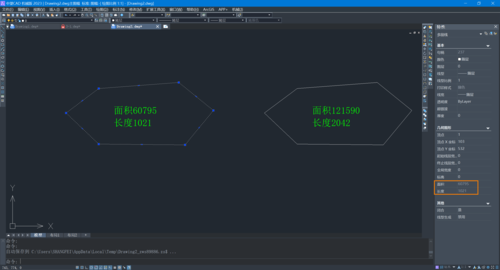

如下圖所示，兩個看起來一樣的多段線圖形，面積與長度卻不一樣，數值相差了兩倍。這是為什么？

原因分析：

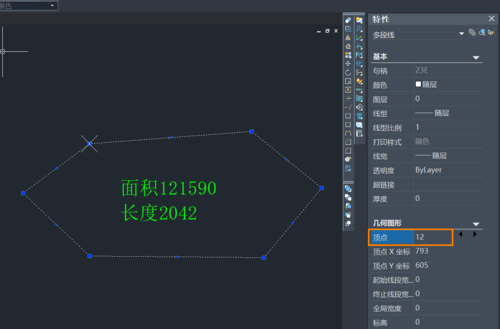

在特性欄里，通過查詢多段線的頂點，發現左側多段線圖形有6個頂點，而右側多段線圖形有12個頂點，每個直線段上都有一個重合的線段，所以其面積與長度與左側圖形不一樣。

解決方案：

1.可以利用刪除重復對象這個功能來解決問題。

2.點擊菜單【擴展工具-編輯工具-刪除重復對象】（【OVERKILL】命令），選擇圖形對象，使用默認設置，即可消除重復的圖形。

本文的分享就到這里，希望能為你提供實用的信息。感謝你的耐心閱讀，歡迎留言交流！
