繪制軸零件圖紙時,由于其往往只有一個主視圖而直徑標注也在主視圖上,因此直徑也要使用線性標注來標注,那么問題來了:如何利用線性標注來標注直徑符號呢?

在此,為大家介紹一種很實用的方法:調用標注樣式

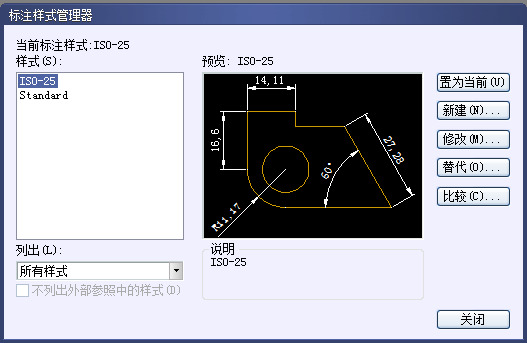

通過點擊標注——標注樣式調出標注樣式管理器,如下圖所示

CAD中如何利用線性標注來標注直徑符號

接著點擊“新建”按鈕創建一個新的標注樣式,輸入新樣式名稱:直徑標注

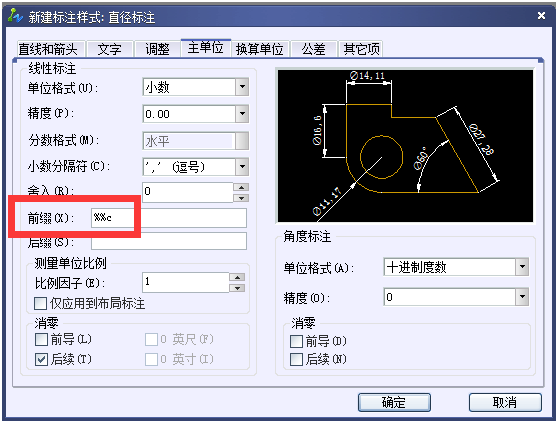

然后在主單位的“前綴”設置為“%%c”,確定即可,如下圖所示



CAD中如何利用線性標注來標注直徑符號

最后,在標注直徑時直接調用該直徑樣式即可。

推薦關注:CAD字體 ——分享CAD常用、生僻字體
