CAD定數等分后看不到等分的點
在上一篇文章中小編給大家介紹了使用定數等分的方法步驟，然而有朋友嘗試過此法后發現定數等分完成后并沒有看到等分點，這是怎么一回事呢？
其實沒有看到等分點并不代表沒有將對象等分，如下圖
實際上已經實現了將圓形定數等分為10份，只是由于點樣式的問題，肉眼難以區分哪個才是定分點，因此可以通過修改點樣式使得定分點更加顯眼。

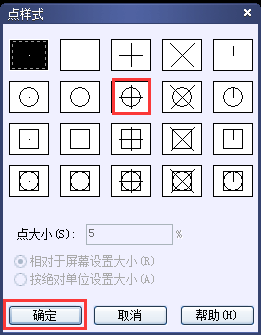

操作步驟：格式——點樣式，會彈出如圖所示窗口
重新選擇較為顯眼的點樣式，如上圖，再點擊確定即可得到下圖效果：
以上就是本篇文章的全部內容，更多CAD技巧請關注中望CAD的官方公眾號。
