不知大家是否還記得小編之前跟大家分享過在CAD中如何利用命令分解文字從而得到文字輪廓線的方法步驟,今天小編介紹另外一種有效的方法:借助office軟件中的word獲取CAD所需文字輪廓線。

毋庸置疑,word中藝術字有多種形式,如果需要將這種文字形式應用到CAD中去,那么可以嘗試一下步驟:

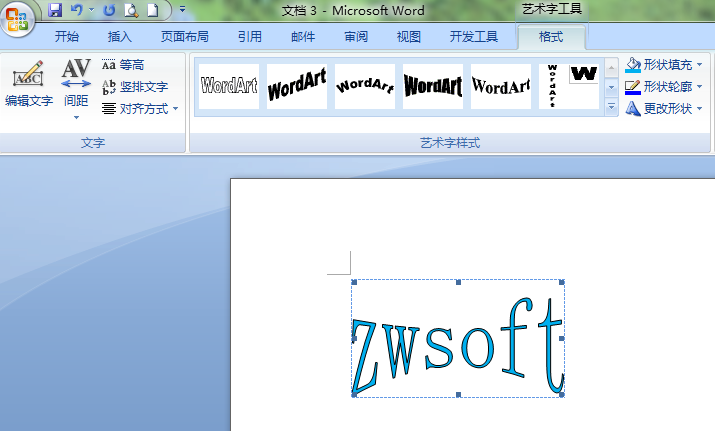

1、  在word插入藝術字,如下圖


2、  選中藝術字——Ctrl + C

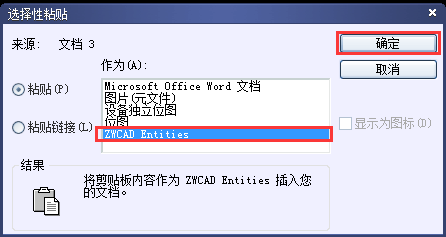

3、  在CAD中執行:編輯——選擇性粘貼——選中“ZWCAD Entities”(其他CAD軟件選擇“CAD圖元”)——確定,如圖

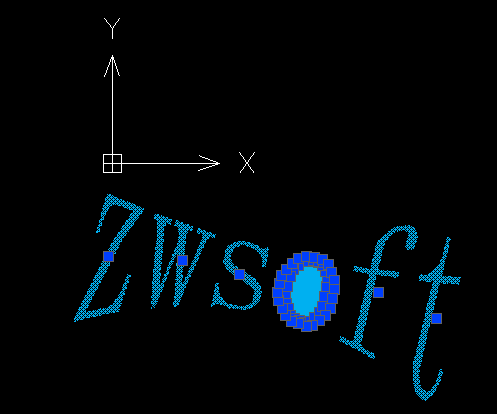

4、  確定插入點后,選中文字即可得到需要的輪廓線,如圖


推薦關注:CAD字體——CAD常用字體、生僻字體分享
