CAD如何使用繪圖實用程序
在CAD的日常使用中，可能會遇到需要使用繪圖實用程序的時候，那么CAD如何使用繪圖實用程序懦呢？下面教大家一種方法。

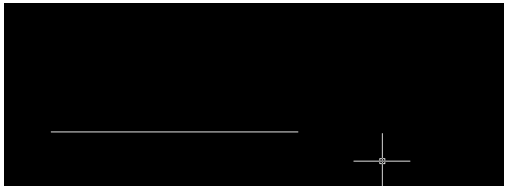

步驟一：直線命令：點擊菜單欄中的繪圖，直線或者直接輸入L，即可調用直線命令。

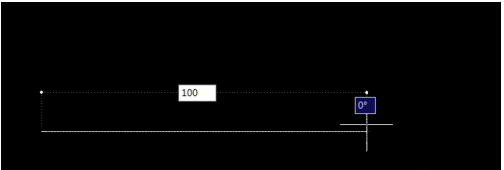

步驟二：這時在繪圖區出現確定第一點的提示，可以隨機找一點，單擊鼠標左鍵，然后輸入你需要的直線長度和與水平線的夾角。

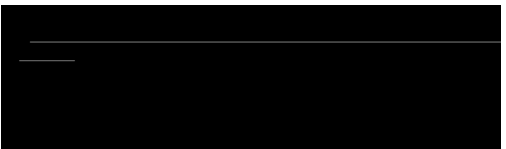

步驟三：射線：點擊菜單欄中的繪圖，射線或者輸入R，即可調用射線命令。在繪制射線時，只需要確定射線的起點與方向即可，它的一端是無限延長的。

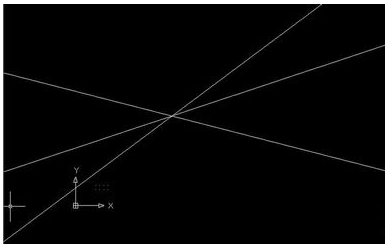

步驟四：構造線：點擊繪圖，構造線或者輸入構造線的快捷鍵T。構造線的繪制無需確定起點和終點，只需確定構造線經過的點，就可以畫出兩端無限延長的構造線。

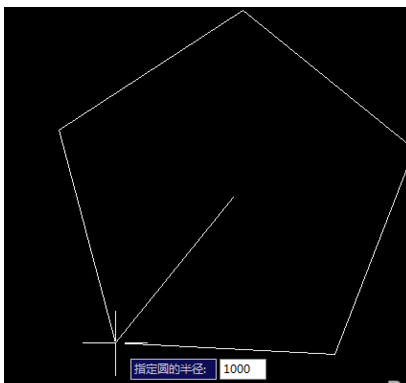

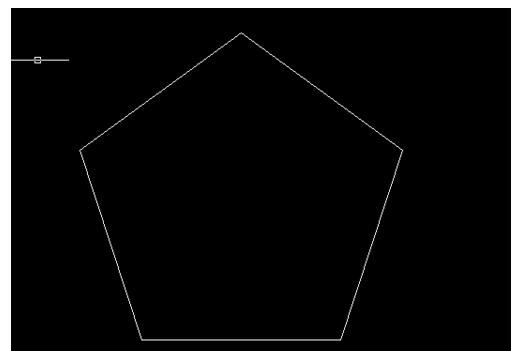

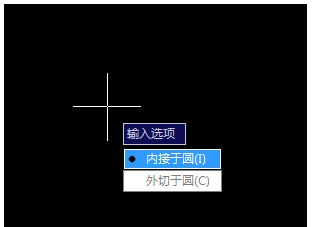

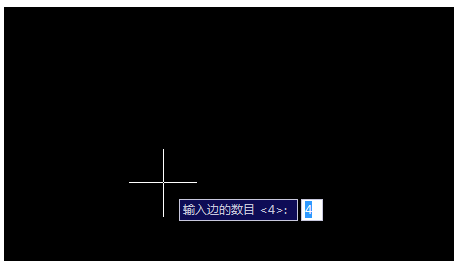

步驟五：正多邊形：點擊繪圖中的正多邊形或者輸入正多邊形的快捷鍵POL，然后提示輸入多邊形的邊數，根據需要輸入數字，如5，單擊回車鍵，確定多邊形的中心，在需要處單擊左鍵，然后根據需要選擇內接于園或者外切于圓，單擊回車鍵。

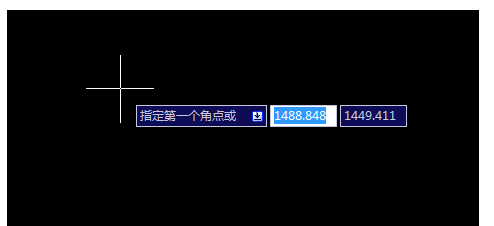

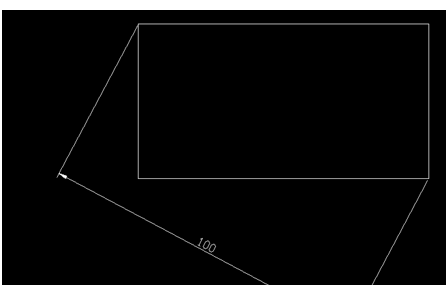

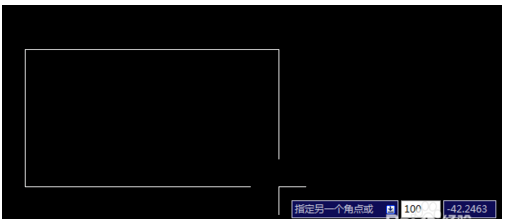

步驟六：矩形：單擊繪圖中的矩形或者輸入矩形的快捷鍵REC，然后根據提示單擊鼠標指定第一角點，接著可以輸入尺寸確定第二點，例如輸入100，單擊回車鍵，即可確定一個對角線為100的矩形。注意這里第二次輸入的數字的矩形對角線之間的距離。

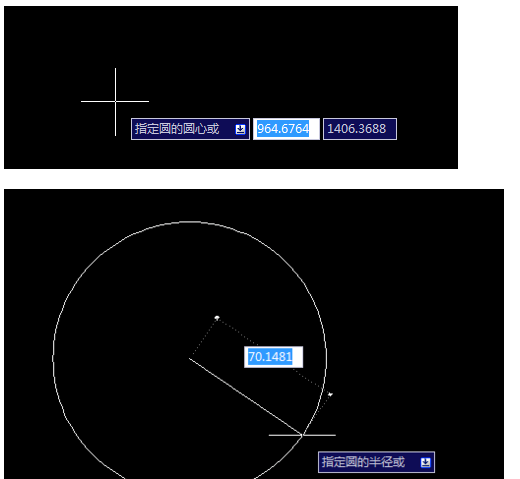

步驟七：圓：單擊繪圖中的圓或者直接輸入快捷鍵C，根據提示選擇圓的中心，輸入所需要圓的半徑值，單擊回車鍵，即可畫出所需要的圓。
