CAD繪制圖形非常之多,想必大家都很想知道cad怎么畫不規則曲線。通過學習,以下是小編整理的方法,希望能給大家?guī)韼椭?/p>
第一步:單擊cad 左上方工具欄“繪圖”按鈕,從彈出的菜單中選擇“樣條曲線控制點”; 或執行命令:SPLINE 操作如下圖
第二步:.第一步操作完成后,cad會有命令提示:
指定第一個點(即指定樣條曲線的第一個點)或者【方式(M)階數(D)對象】操作如圖
第三步:SPLINE輸入下一個點(目的是指定cad樣條曲線控制點,以調節曲線弧度) 操作如下圖
第四步:繼續SPLINE輸入下一個點(目的同樣是指定CAD2013樣條曲線控制點,以調節曲線弧度)

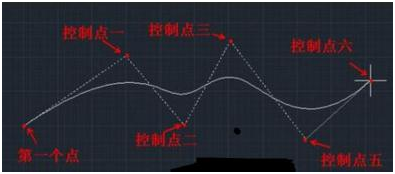

前面四步完成之后,繼續重復以上四步,即單擊確定控制點,來繪制樣條曲線。具體如下圖
第五步:.也是收官一步,即結束繪制。只需按下空格鍵,CAD繪制的樣條曲線就會呈現如下圖:
