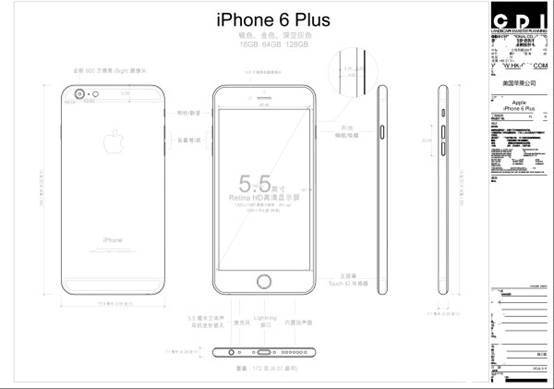

CAD畫簡單的三維圖 很多CAD軟件初學者經過一段時間的熟悉,已經能利用直線、矩形、圓等工具,畫出漂亮了的二維圖紙(附上蘋果6的CAD圖紙給大家鑒賞),同時也對三維圖像躍躍欲試了。所以今天小編就以簡單的三維圖形為例子,教大家如何利用CAD軟件畫出漂亮的三維圖形。

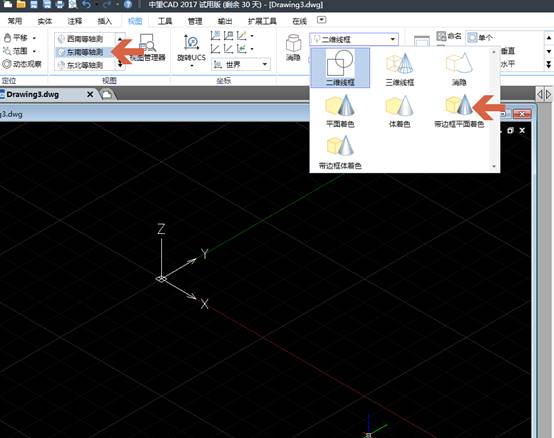

 一、要畫出三維圖形,首先的是要改變CAD軟件的視圖,因為平時軟件默認的是2d視角。以中望CAD2017為例子,打開軟件,選擇視圖,選擇東南等軸測,然后,視覺樣式選擇自己需要的樣式,這里我選擇“帶邊框平面著色”。


 二、利用實體工具,選擇基本如正方體、球等圖形,利用拉伸、放樣,利用布爾運算等工具,對圖形進行操作。


   這里小編做出一個長方體,大家有興趣的可以嘗試一下復雜一點的機械類零件,鍛煉自己的三維見圖能力。
