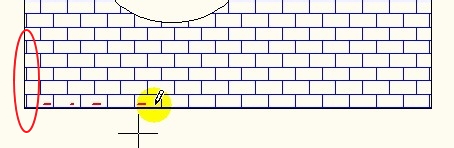

在利用CAD進行建筑制圖的時候經常需要填充一下地板、磚頭、瓷磚之類的物件，以達到圖紙?jiān)O(shè)計清晰的效果。但是有時填充的建筑材料整齊是很整齊，但是在工程操作中確實錯誤的。如下圖，磚頭填充的整整齊齊，但是在左下角，開始的部分是一小部分磚頭，而現實的操作，應該是左下角一塊整磚開始。

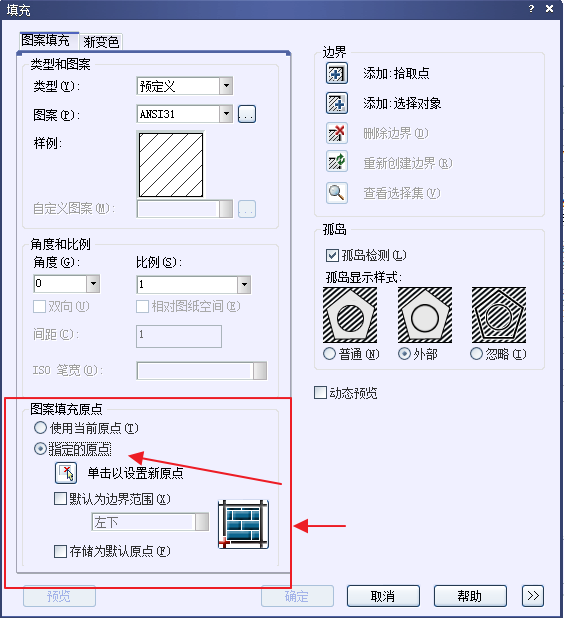

  這是我們就可以通過設置圖像填充原點解決這個問題。填充遠點就是圖形填充是從這一點開始，向其他地方擴散，符合建筑的基本情況。輸入命令符”bhatch“，進入填充設置面板，選擇新的填充原點進行填充。然后選擇墻壁的左下角為填充開始點。確認。

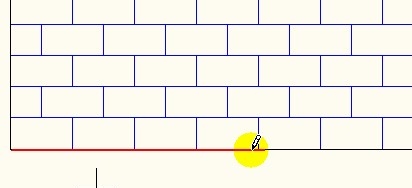

這時候我們就可以看到從墻角開始的整整齊齊的墻體了。填充原點是CAD建筑制圖中經常使用的一個命令，非常方便同時對于施工方面的意義也非常重要。
