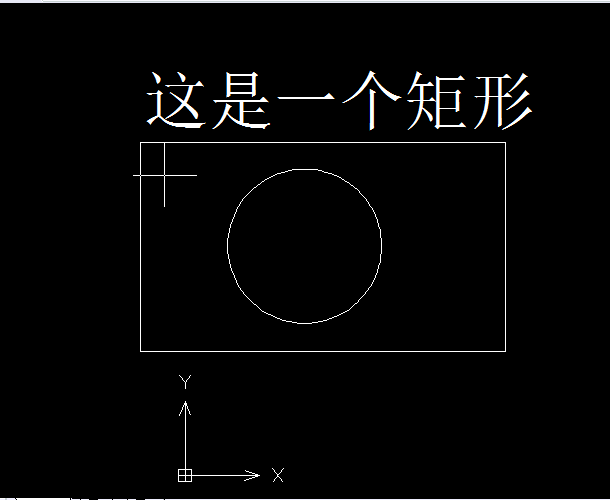

CAD使用中,有時需要將文字圖形一起整合為塊,方便在圖形繪制的其他時候快速插入。而其中的文字一般是標注或者注釋。例如下圖中的這是一個矩形的文字和矩形圖案。那么我們應該怎樣做才可以讓文字和圖像整合為一個塊呢?

CAD如何將圖形文字整合為塊

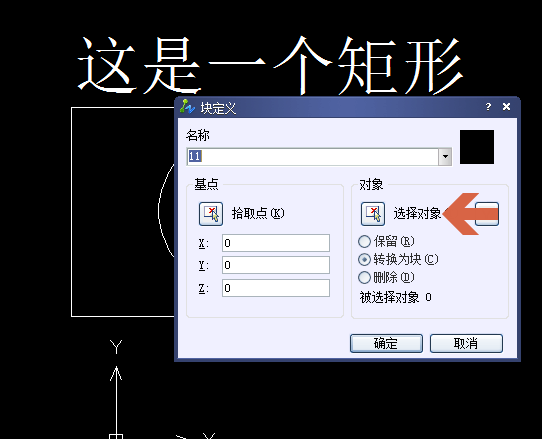

  其實很簡單的一個操作就可以。我們先選中所需要整合為塊的圖形,然后輸入命令符“B”(塊命令),然后選擇對象,起個名字就OK了。

CAD如何將圖形文字整合為塊

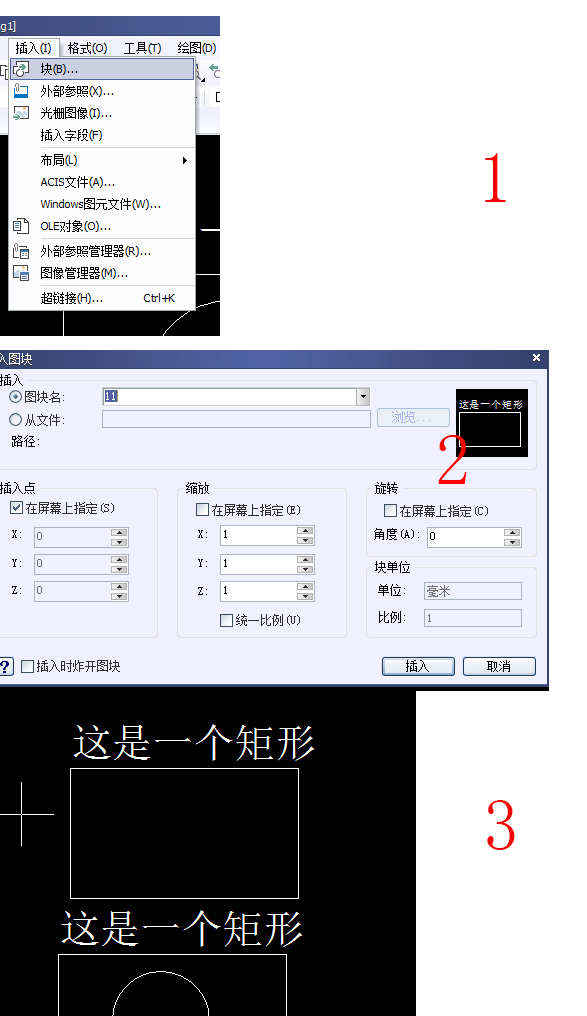

  那么這樣整合為塊真的可以文字圖案為一體嗎?我們來驗證一下,我們選擇插入菜單里的,選擇確定。然后選擇剛才我們給塊起的名字“11”,移動插入點。我們可以清晰的看到,在原來圖形的上面已經插入了一個矩形和文字的圖案。所以說,這樣是可以將文字圖形整合為一個塊的。

CAD如何將圖形文字整合為塊
