剛開始學習CAD的時候,很多人會遇到拉伸與拉伸面,又聽說拉伸可以創建三維圖形,但是點拉伸又不行,上網查,大家又說得是拉伸面。然后整個人都迷糊了。到底什么是拉伸,什么是拉伸面,這兩者的區別是什么?小編下面向大家介紹一下。

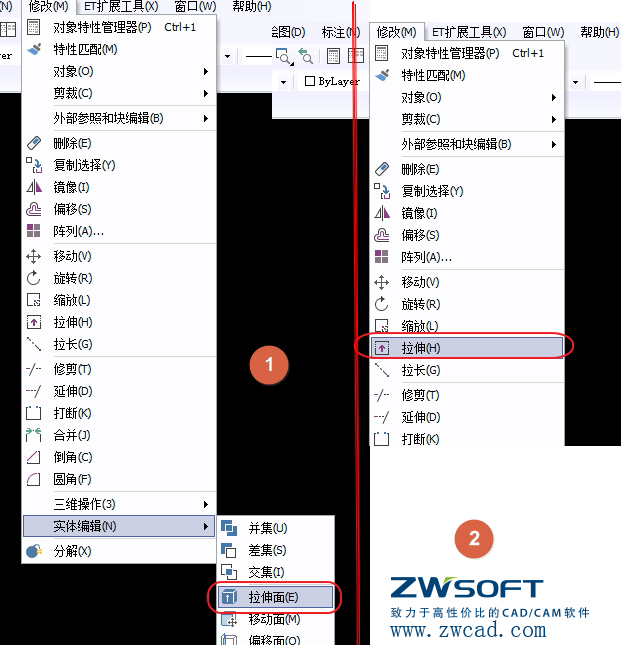

  拉伸,是指將二維或者三維圖形進行移動,命令進入如1。拉伸面是將二維封閉面域拉伸為三維圖形,命令進入如2

Image 4 (2).jpg

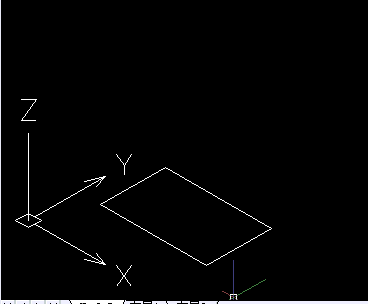

  我們以一個矩形為例子。

Image 2.png

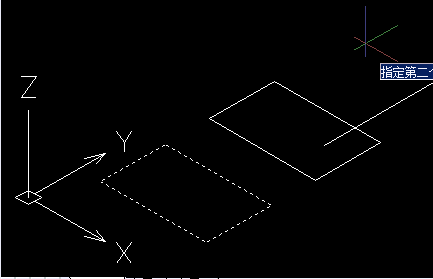

  拉伸將這個舉行移動到新的地方。下圖就是拉伸圖形到原來的右邊。

Image 3.png

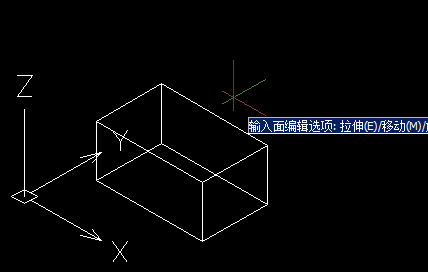

  而拉伸面則可以矩形拉伸稱為一個三維的長方體。注意拉伸前,現將矩形建立為一個面域。因為拉伸面的對象是封閉的面域,而不是圖形。

Image 4.png

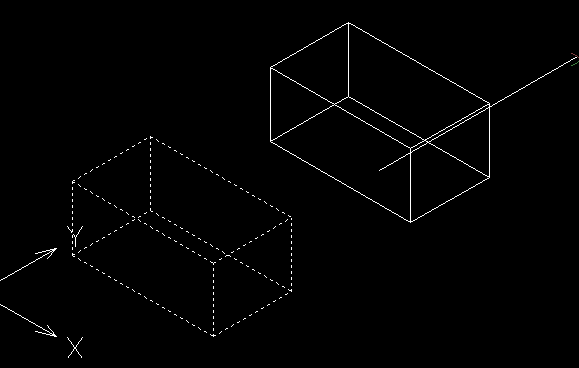

  在三維圖形中,也可以使用拉伸命令將圖形移動到新的地方。

Image 1.png

       所以拉伸針對二維、三維的圖形移動,而拉伸面只針對二維面域拉伸為三維圖形。
