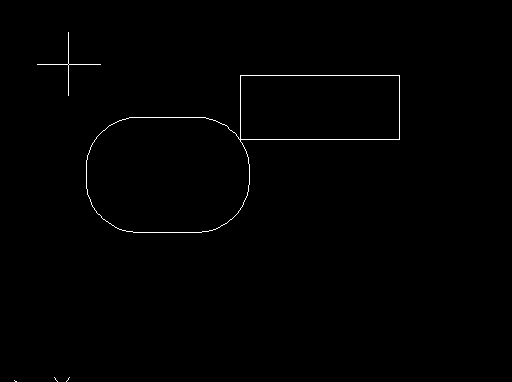

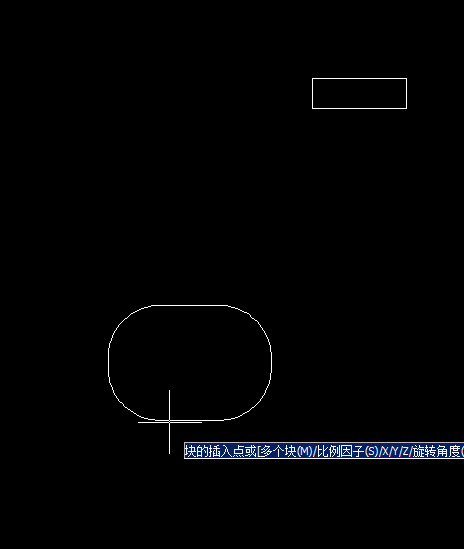

CAD插入快時,有時會發現插入的圖形離選定的插入點很遠,有時更離譜,直接跑到視圖外了,縮小圖像才發現原來跑到視圖外了。就像今天小編作圖的時候連續插入圖塊幾次都沒有發現圖塊,縮小了后才發現跑到右上角很遠的地方去了。

CAD塊插入離插入點很遠

  那這是怎么回事呢?

  進過一番的折騰,原來發現問題不是網上所說的設置插入點的問題。是制作圖塊的時候出現了問題。我們一般制作圖塊是直接就選擇了。其實,這樣的畫系統就會默認(0,0,0)是圖塊的起點,所以即使我們鎖定了插入點,插入的位置也會里插入點很遠。

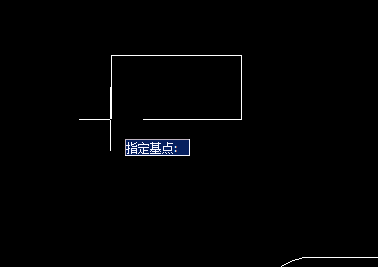

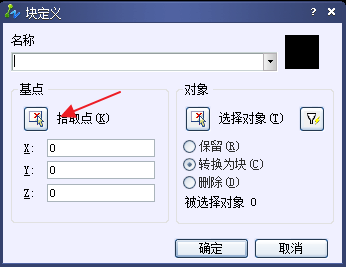

  我們再次回到作為圖塊的圖形,選擇的時候選擇“拾取點,選擇矩形的左下角為基點。這樣,圖形就可以插入到我們想要的點去了。

CAD塊插入離插入點很遠

CAD塊插入離插入點很遠

CAD塊插入離插入點很遠


       一般上,為了更好的插入圖塊,我們只做圖塊時,要選擇比如圓心呀,左下角呀這些比較容易確認的地方作為基點。
