機械作圖經常要做弧線與兩直線相切。最常見的繪制方法是利用弧線工具。

  我們打開弧線工具,選擇“起點,終點,角度選項,然后選擇兩條直線的端點,輸入角度“180”,這樣與兩條直線相切的弧線就出來了。

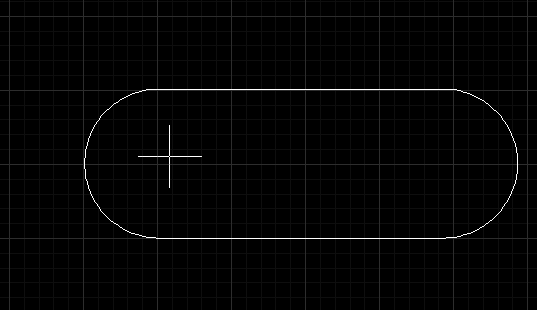

  第二種方法是利用圓角工具。因?yàn)閮蓷l平行線之間的圓角剛好是180度。我們輸入命令符“fillet”,然后直接選擇兩條平行線,這樣CAD軟件就會自動繪制出與兩條平行線相切的弧線。

CAD畫弧線與兩條平行直線相切

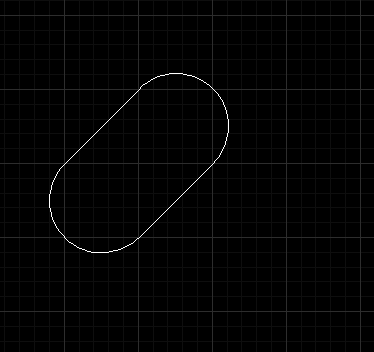

      這個方法對于非水平平行的兩條直線也適用。

CAD畫弧線與兩條平行直線相切
