問題描述
如何控制一張把所有圖層(包括隔墻平面、天花平面、鋪裝平面等)都畫到一起的圖層。如何同時關閉不需要的大量圖層?
問題原因
【LAYERSTATE】命令用于保存、恢復和管理命名圖層的狀態。將圖形中的圖層設置另存為命名圖層狀態,然后便可以恢復、編輯、輸入和輸出命名圖層狀態,以便在其他圖形中使用。
解決方法
1、首先,打開或關閉圖層至需要狀態。

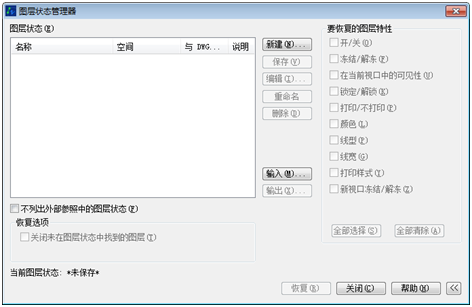

2、在命令行輸入【LAYERSTATE】,然后【回車】,打開【圖層狀態管理器】對話框。

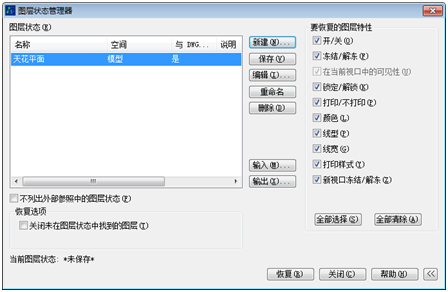

3、單擊【新建】,創建新命名圖層狀態的名稱,關閉對話框。
4、重復前面步驟。

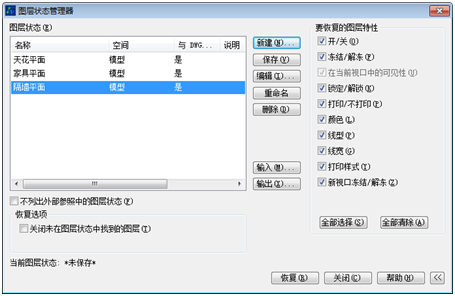

5、雙擊狀態名稱將圖層狀態切換到當前,關閉對話框后可以看到結果。
6、在視口中進入模型空間,同樣可以保存當前視口的圖層狀態。要恢復圖層狀態,也需要進入視口的模型空間。
