問題描述

同一個圖形在模型空間顯示為虛線，在視口中顯示為連續線。

問題原因

【PSLTSCALE】系統變量可以控制在圖紙空間視口中顯示的對象的線型比例縮放。

解決方法

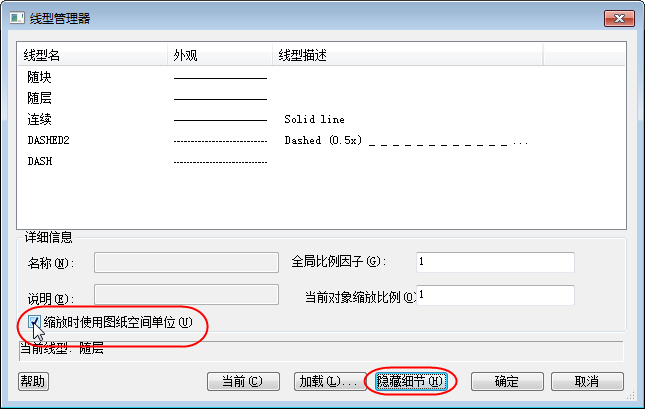

1、在命令行輸入【LINETYPE】，然后【回車】打開【線型管理器】對話框。

2、單擊【顯示細節】轉變?yōu)椤倦[藏細節】復選框。

3、撤選【縮放時使用圖紙空間單位】復選框。

4、當撤選【縮放時使用圖紙空間單位】復選框，線型的虛線長度按照線型本身進行縮放，虛線長度隨視口比例變化。

5、當勾選【縮放時使用圖紙空間單位】復選框，在布局空間中，不論視口比例大小，虛線長度全部按照圖紙空間的圖形單位縮放，所有視口顯示的線型相同。

6、全局【LTSCALE】因子可以設定全局線型比例因子。
