CAD圖案填充角度和比例圖解教程
在填充圖案的過程中，系統默認的參數可能不能滿足用戶的需求，可以在【修改】里面的【特性匹配】中設置填充圖形的角度和比例。
1.角度
填充角度是圖案相對于當前用戶坐標系x軸的旋轉角度。

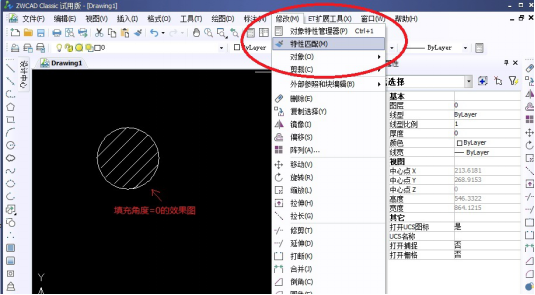

預定義填充圖案的默認角度是0，用戶可以根據需要在【修改】里面的【特性匹配】中的【角度】文本輸入框中設置角度。如圖1
圖1
2.比例
圖案填充比例是指展開或者收攏預定義或者自定義的填充圖案。
在中望CAD中，預定義填充圖案的默認縮放比例是1：0，用戶也可以在左欄的按鍵里點擊【
】在彈出的選擇框里面設置角度和比例，或者選中需要的對象，直接在文本輸入框里面設置其他比例。如圖2
圖2
