CAD直角坐標系和極坐標系的區別

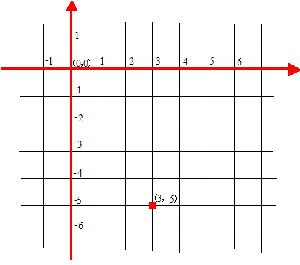

直角坐標系也稱為笛卡爾坐標系，在二維狀態下，使用通過坐標原點O的一對互相垂直的兩坐標軸（X軸和Y軸）劃分繪圖區域。繪圖區域中的每一個點的坐標用（X,Y）表示，其中X值代表點到Y(jié)軸的垂直距離，取正值說明點位于Y軸的右側，取負值說明點位于Y軸左側；Y值代表點到X軸的垂直距離，取正值說明點位于X軸的上方，取負值說明點位于X軸下方。例如點（3，-5），表示在Y軸右側距離Y軸3個單位，在X軸下方距離X軸5個單位，如圖1所示

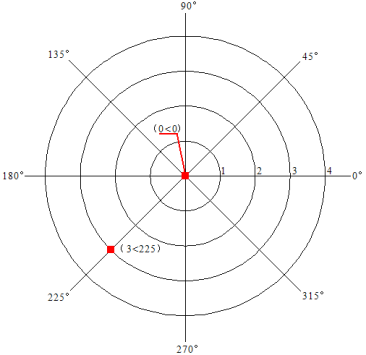

極坐標的原點位置定義與直角坐標系相同，但使用距離和角度來表示繪圖區域上的點。極坐標的表示方法為（距離<角度），距離永遠為正值；角度取值則在0度~360度之間，以水平右向?yàn)?度，逆時針計量?？梢园牙L圖區域想象為一個以原點為中心，所有不同半徑同心圓組成的區域，距離即點到原點的連線距離；角度即點到原點的連線與0度線（X軸正向）之間夾角。例如點（3<225）表示該點距原點距離為三個單位，與水平右向0度線之間夾角為225度，如圖2所示

圖1

圖2
