CAD如何在CAL運算中使用對象捕捉

在CAL運算式中可以使用對象捕捉(如END和CEN等)來表示一個點。例如,表達式的形式可以是“(END+CEN)/2”。CAL命令在處理此類運算式時,將提示用戶選擇用于捕捉的圖元,用戶選取對象后,中望CAD進行捕捉并返回捕捉點的坐標值。顯然,采用這種方式來指定一個點,比直接使用點坐標要方便許多。

【舉例】在CAL運算式中使用對象捕捉

命令:_circle 指定圓的圓心或[三點(3P)/兩點(2P)/切點、半徑(T)]:’cal    //使用CAL計算器

表達式:(cen+mid)/2              //輸入計算表達式

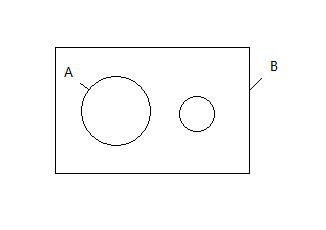

選擇圖元用于CEN捕捉:           //選擇圓A,如圖1

選擇圖元用于MID捕捉:           //選擇直線B

(161.289.99.0636.0.0)

指定圓的半徑或[直徑(D)]<8.8497>:6              //輸入圓半徑
