CAD怎樣添加多重引線標注

在CAD繪圖中,想要同時引出幾個相同部分的引出線時,可采取互相平行或畫成集中于一點的放射線,也可以采用添加多重引線標注的方法來添加多重引線標注操作。

具體實現方法如下:

1.在“多重引線”工具欄中單擊“添加多重引線”按鈕

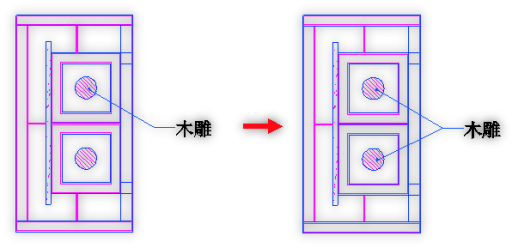

2.根據提示選擇已有的多重引線,然后依次指定引出線箭頭的位置即可,如下圖所示。

CAD怎樣添加多重引線標注

推薦閱讀:CAD如何將三維模型轉成二維視圖
