CAD拱形門怎么畫

在CAD繪圖中,我們常用弧線多段線來畫門,那么拱形門怎么畫呢?

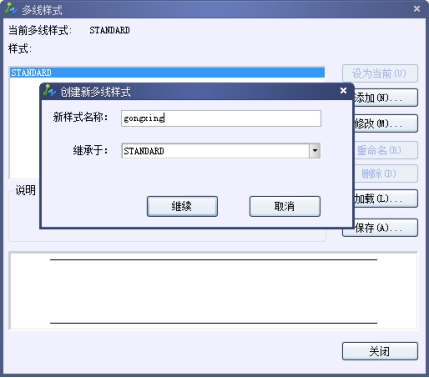

1.先點擊菜單欄上的【格式】>【多線樣式】,就會彈出【多線樣式】對話框

點擊【添加】,彈出【創建新多線樣式】對話框后按“繼續”按鈕。

CAD拱形門怎么畫

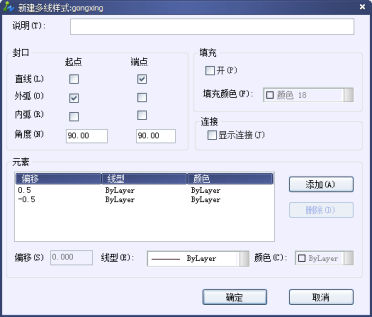

2.在彈出【新建多樣式】對話框里面勾選“外弧起點”和“直線端點”兩個對話框,按確定。

CAD拱形門怎么畫

3.在菜單欄里面選擇【繪圖】>【多線】命令,啟動多線命令來繪制拱形

4.在命令行輸入S,按Enter鍵,輸入多線比例500,按Enter鍵

5.指定下一點,輸入650,表示拱高650,按Enter鍵。就可完成拱形的繪制了

CAD拱形門怎么畫

命令行操作提示如下。

命令: MLINE

當前設置: 對正 = 上,比例 = 20.00,樣式 = GONGXING

指定起點或 [對正(J)/比例(S)/樣式(ST)]:s             (選擇比例樣式,按Enter鍵)

輸入多線比例 <20.00→:  500                           (輸入拱形寬度,按Enter鍵)

指定下一點:  650       (拱形高度,包括上部半個圓的高度,其直徑為500,按Enter鍵)

指定下一點或 [放棄(U)]:                                 (按Enter鍵結束繪圖操作)

以上就是本篇文章的全部內容了,大家學會了嗎,趕快下載中望CAD試試吧。
