CAD怎樣繪制構造線

1.點擊菜單欄【繪圖】>【構造線】啟動構造線繪圖命令。

2.按照命令行輸入提示,在命令行輸入“b”,按Enter鍵,選中二等分選項繪制構造線。

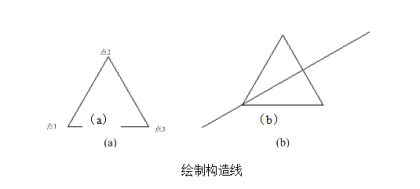

3.在繪圖區(qū)選取圖一圖形的點1作為角頂點

4.在繪圖區(qū)選取圖一圖形的點2作為角起點

5.在繪圖區(qū)選取點圖一圖形的3作為角的端點,按Enter鍵結束。就會完成構造線的繪制


命令行的操作提示如下。

命令: _xline 指定點或 [水平(H)/垂直(V)/角度(A)/二等分(B)/偏移(O)]: b

(選中二等分選項)

指定角的頂點:                                   (選擇點1)

指定角的起點:                                   (選擇點2)

指定角的端點:                                   (選擇點3,按Enter鍵)
