CAD圖層線寬改不了怎么辦

線寬是指定給圖形對象和某種類型的文字的寬度值。我們可以使用線寬的粗線和細線，來清楚地表現出截面的剖切方式、標高的深度、尺寸以及細節上的不同。例如，通過為不同的圖層指定不同的線寬，就可以很方便的區分新建的、現有的和被破壞的結構。但我們有時在設置線寬時候，會遇到圖層線寬改不了，那該怎么辦？我們可以使用以下方法解決問題：

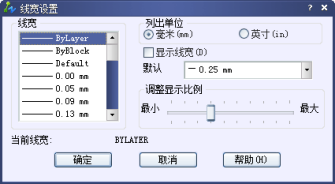

方法一：在菜單的【格式】選項板中的【線寬】選項中修改線寬。

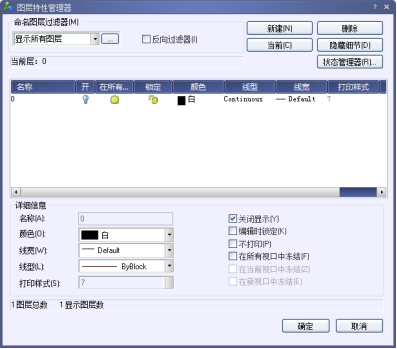

方法二：打開【圖層特性管理器】在彈出的選項框里面的左下角的“應用圖層工具欄”不要勾選，然后設置線寬時先設置細的，再設置寬的。

方法三：需要在圖層管理器窗口中,把線寬那一欄拉寬,讓線寬那一欄完全顯示(默認沒有顯示完全),然后再更改線寬,OK了!
