CAD中如何拉伸整體圖形

使用STRETCH命令可以拉伸、縮短及移動實體整體圖形,該命令通過改變端點的位置來修改圖形對象,編輯過程中除被伸長、縮短的對象外,其他圖元的大小及相互間的幾何關系將保持不變。

命令行輸入提示如下:

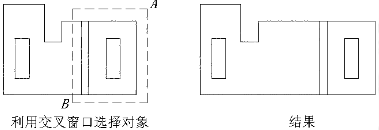

命令:_stretch         //通過交叉窗口選擇要拉伸的對象,如下圖左邊所示

選擇對象:          //單擊A點

指定對角點:找到6個    //單擊B點

選擇對象:           //按Enter鍵

指定基點或[位移(D)]<位移>:    //在屏幕上單擊一點

指定第二個點或<使用第一個點作為位移>:@35,0  //輸入第二點的相對坐標

CAD中如何拉伸整體圖形

結果如下右邊所示。

使用STRETCH命令時,首頁應利用交叉窗口選擇對象,然后指定對象拉伸的距離和方向。凡在交叉窗口中的圖元頂點都被移動,而與交叉窗口相交的圖元將被延伸或縮短。

推薦閱讀:CAD多段線怎么倒圓角
