常用CAD的朋友們是知道，一些圖紙使用多重插入塊來進行加密，多重插入塊是無法直接分解的，我們只能自己創建了，那么如何創建呢？

其實穿件多重插入塊很簡單的，CAD提供了很多多重插入塊的命令，只是在菜單欄和工具欄中找不到。插入圖塊的命令就是 INSERT，快捷鍵是I，要創建多重插入塊的命令是MINSERT，就是在前面加了一個M，執行MINSERT的命令后命令行會要求依次確定圖塊名、插入點、比例、角度、行列數和行列間距等，例如：

命令:MINSERT 輸入塊名或[?]:

單位:毫米 轉換:1.0000

指定插入點或 [基點(B)/比例(S)/X/Y/Z/旋轉(R)]:

輸入 X 比例因子，指定對角點，或 [角點(C)/XYZ(XYZ)] <1>:

輸入 Y 比例因子或 <</span>使用 X 比例因子>:

指定旋轉角度 <0>:

輸入行數 (---) <1>: 3

輸入列數 (|||) <1>: 4

輸入行間距或指定單位單元 (---): 500

指定列間距 (|||): 600

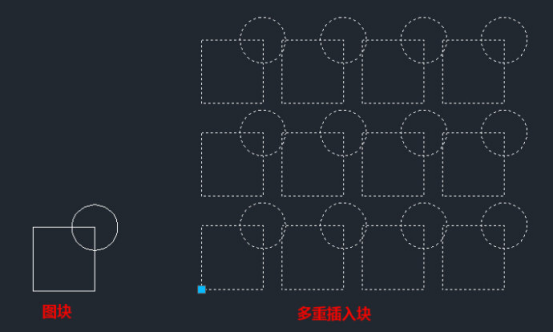

通過上面這些參數我們可以看出，利用minsert命令不僅可以創建類似加密程序中所做的行列間距為0的多重插入塊，我們也可以創建一些線性排列或矩形陣列的多重插入塊，如下圖所示。

如果有類似線性或矩形陣列插入圖塊的需要的話，可以試試多重插入塊，插入后可以作為一個整體移動、刪除，有時可能會帶來一些便利。

     CAD的命令有很多，并不是所有命令都在菜單和工具欄中能找到，如果你想全面了解CAD的命令，就可以看看幫助中的命令參考部分內容。
