今天我們來說說如何快捷的更改或是修改CAD圖,我們?cè)谧鰣D時,可能后期需要我們的修改和調整,這時候我們就可以用到我們下面講到的方法啦。這個解析和操作都比較基礎,很適合我們的新手來學習。


我們來看看吧。

1.首先,我們?cè)诶L制CAD的圖形是,一般會建立比較多的圖層,以方便我們準確的表達各種信息,比如墻線啦,軸線啦等等的各種信息,但是這樣的話,不同信息多了,就使得我們畫出的CAD圖形比較難的進行修改。




2.下面我們來看看一種非常簡單方便的操作進行對CAD圖的修改,我們先在下圖的箭頭所指的地方打開【圖層特性管理器】,參考下圖。

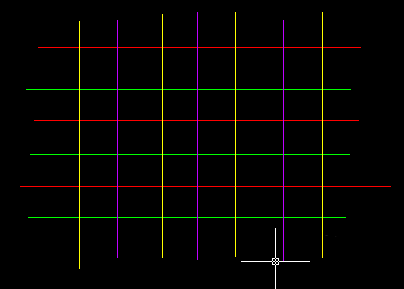

3.我們打開之后可以看到有五個圖層其中01,02,03,04圖層都是上面?zhèn)鞯膱D片上的四種線型,下面以這四種線性為我們實例來進行介紹。



4.在【圖層特性管理器】中點擊00,01,02圖層后面【鎖定】選項下方的一個鎖樣式的圖標如何快速方便的修改CAD圖394.png ,進行鎖定圖層,步驟可以參考下圖。

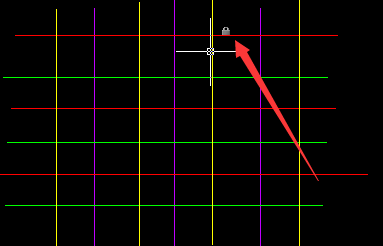

5.這時候我們?cè)僭趧偛女嫷乃姆N線段中,分別點擊被鎖定和未被鎖定的線型,可以發現被鎖定的線型上面有一個所的標記,而未被鎖定的就沒有。

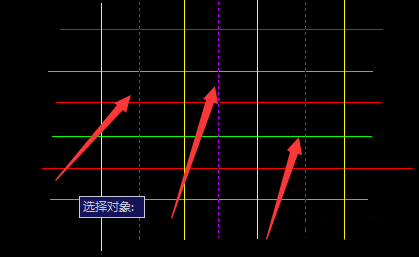

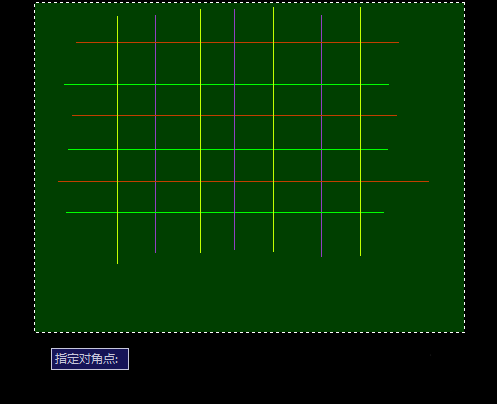

6.如下圖所示的被框選中的所有的線段,發現只有未被鎖定的圖層03畫的線段被選中了,而被鎖定住了的都沒有被選定。這時候我們就可以進行我們隊圖層的修改啦。





7.當我們的扯個圖層修改好之后,重復上面步驟可以進行對其他的圖層的修。



以上就是我們簡單方便的修改CAD的圖形的方法啦,希望大家都能用的上哦。
