CAD是如何操作成為組的呢? 在CAD圖紙繪制的時候,會將不同的圖組成組,那么該怎么辦呢?修改組名和內容,下面我們來看看如何去成組的操作。
CAD是最廣為人知的計算機輔助設計軟件,所以我們也一定要回成組哦,我們來看看下面的詳細步驟吧。

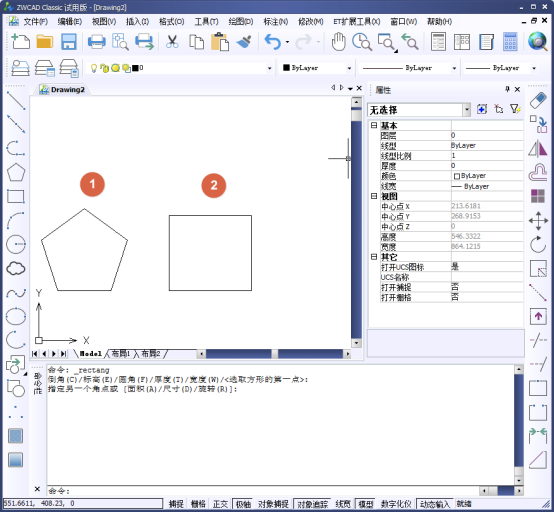

1.首先,我們畫出兩個不同的圖形。

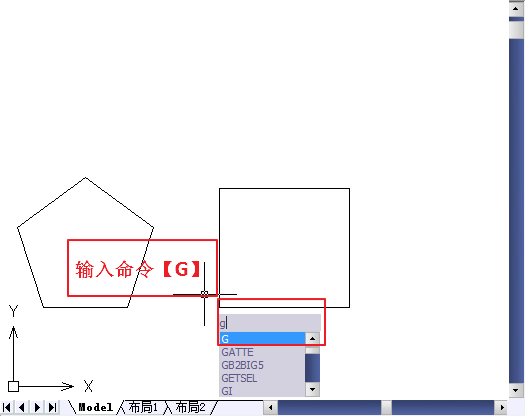

2.輸入【G】命令,并且回車

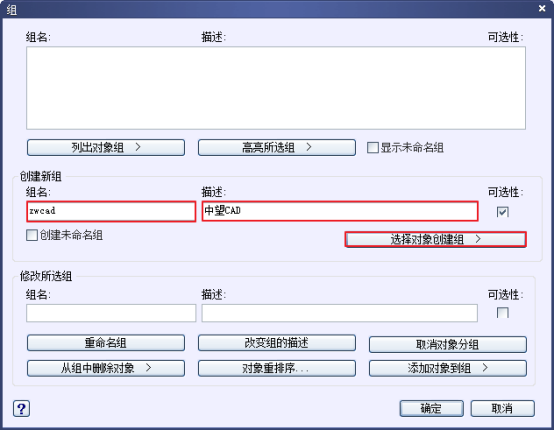

3.在組中輸入我們的組名和描述,并且選擇對象創建。

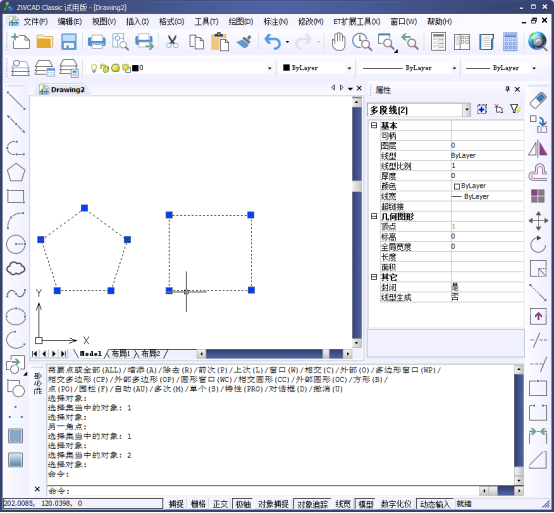

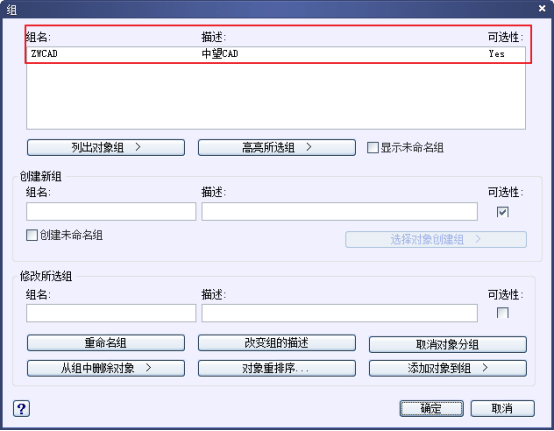

4.對話框自動關閉后,我們的光標變成小方框,然后我們就選擇我們的兩個圖案,然后回車。輸入【G】就出現下方的對話框,然后確定。
5.然后我們點擊自己的某一個圖形,他就自動兩個圖形自動選擇了。
以上,是我們給出的操作步驟,僅供參考,不同的CAD有不同的方式。
