三維圖形不簡單，因為它跟二維圖形空間不同，那么今天小編給大家?guī)?a href="http://wojiangjie.com/" target="_blank">cad三維制圖實例教程。下面是學習啦小編整理的方法，希望能給大家解答。

CAD三維制圖實例教程的方法：

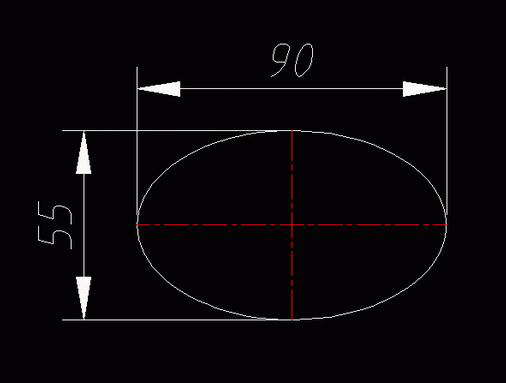

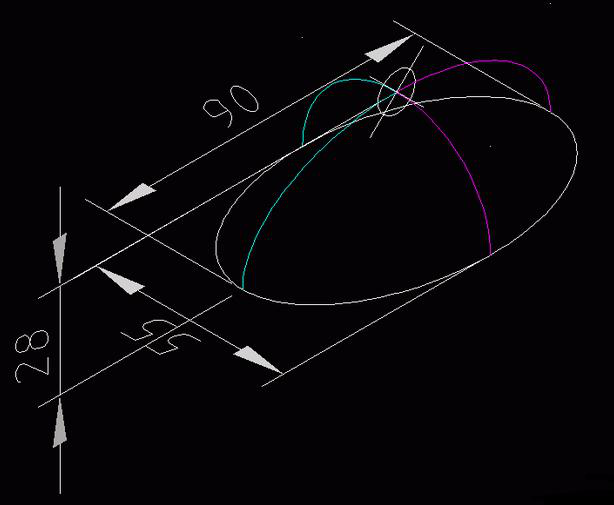

1、畫橢圓90*55。

2、再畫一個橢圓尺寸為200*100。

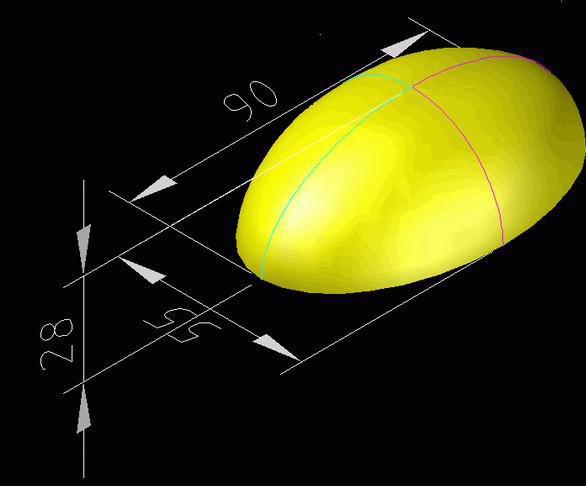

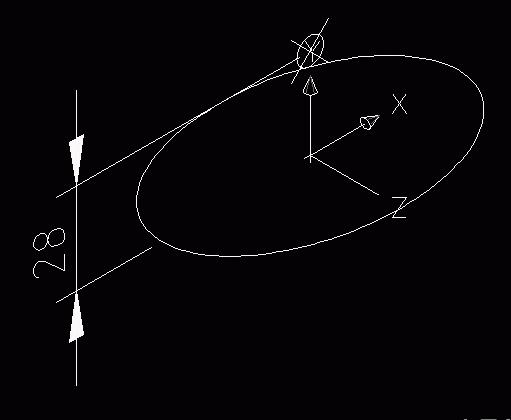

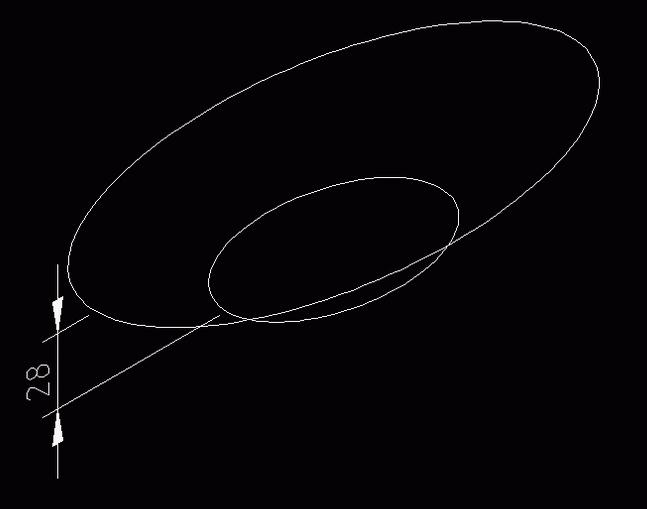

3、小橢圓往下移28，參考下圖。

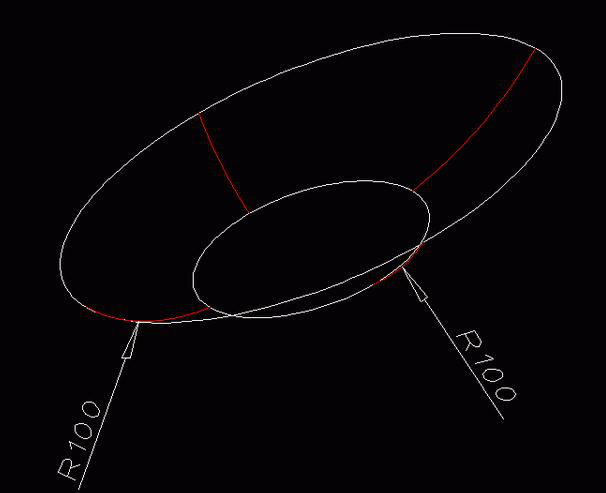

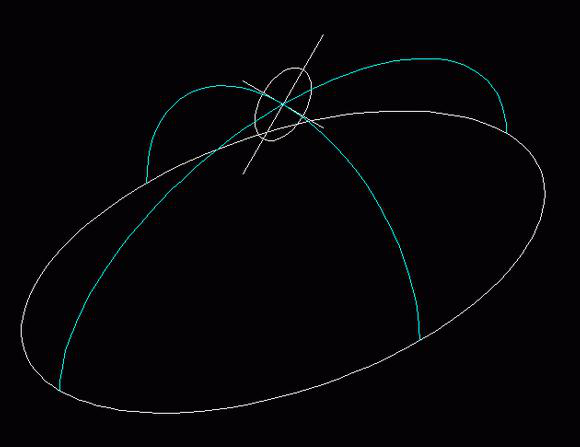

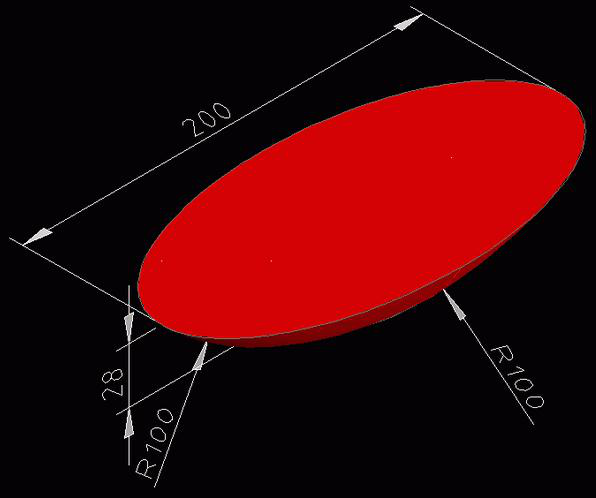

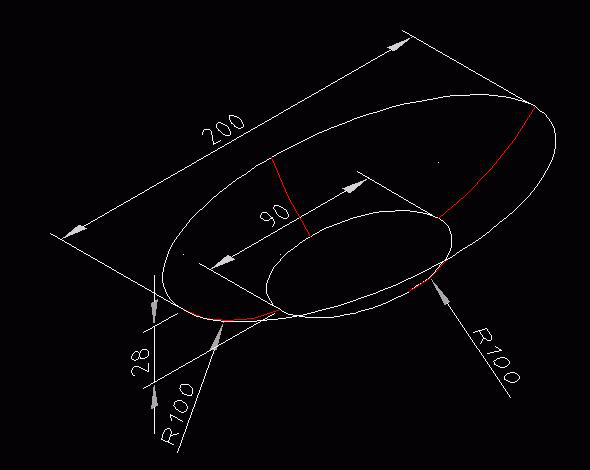

4、繪制四條R100的弧線，要連接兩個橢圓，同時要記得利用USC來畫啊。

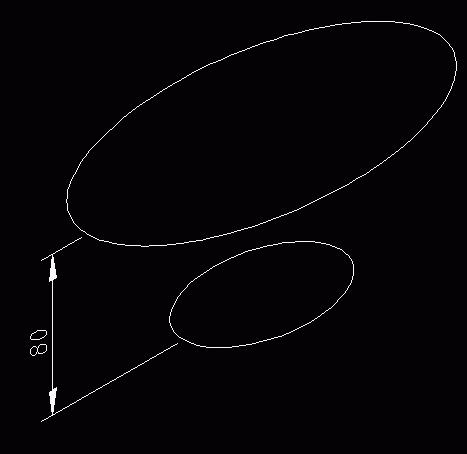

5、再復制一個橢圓為90*55高為200*100橢圓高80， 參考下圖。

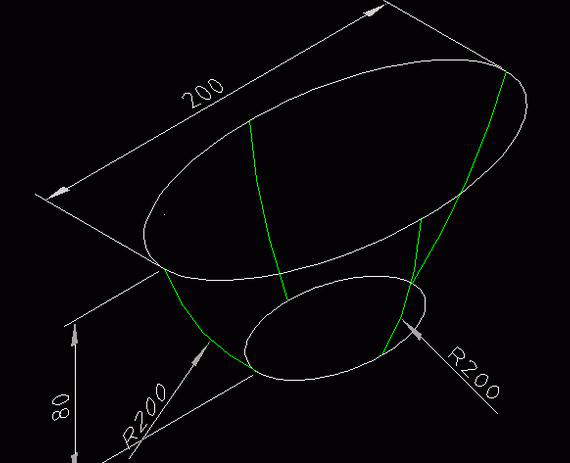

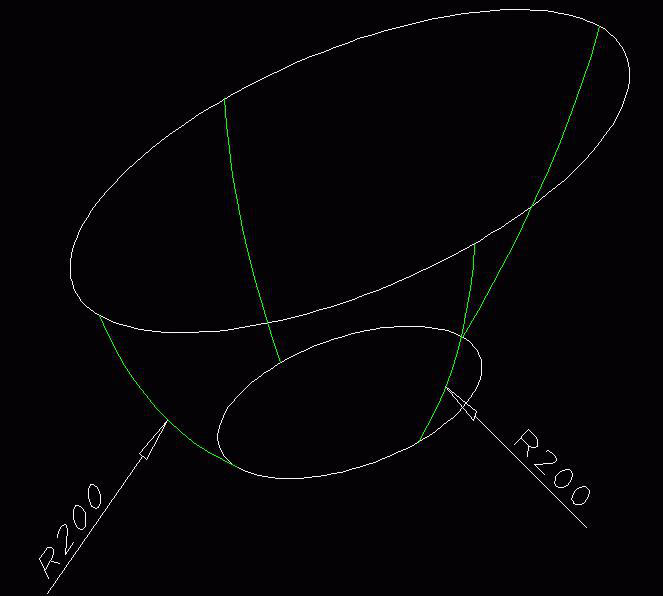

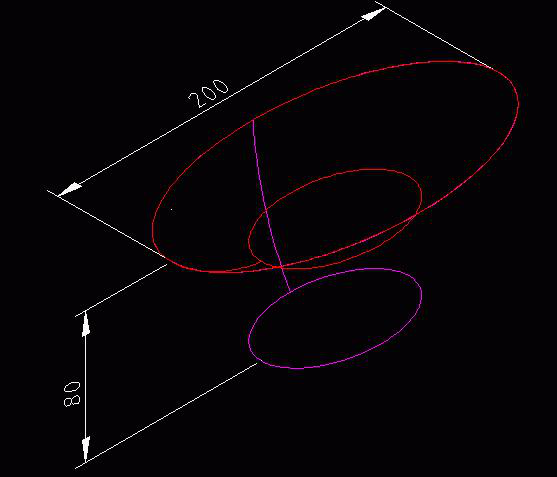

6、繪制四條R200的弧線，要連接兩個橢圓啊，參考下圖。

7、畫一個點離小橢圓往上移28高，參考下圖、

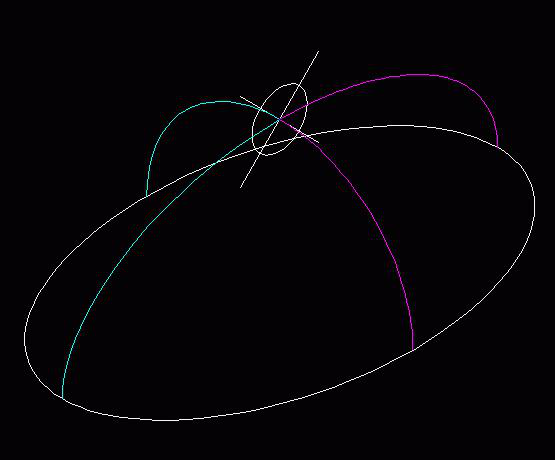

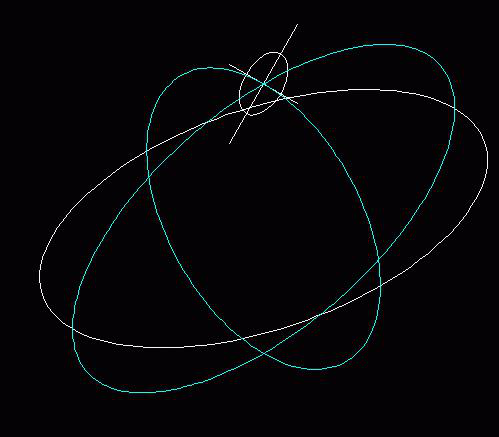

8、利用USC畫兩橢圓相交與點和90*55橢圓。

9、修剪兩個橢圓，參考下圖。

10、再截斷分成四條弧線，

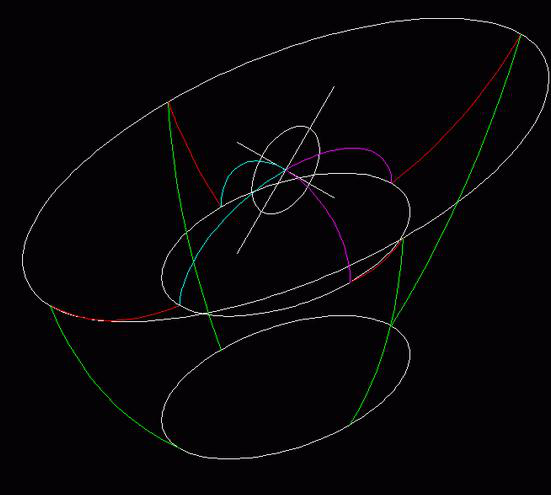

11、先來看看整體的線框圖

12、準備做放樣工作，先樣下圖，利用綠線做導向放樣

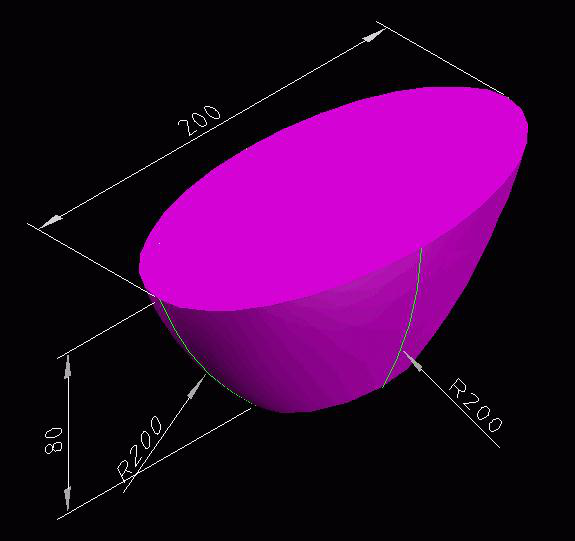

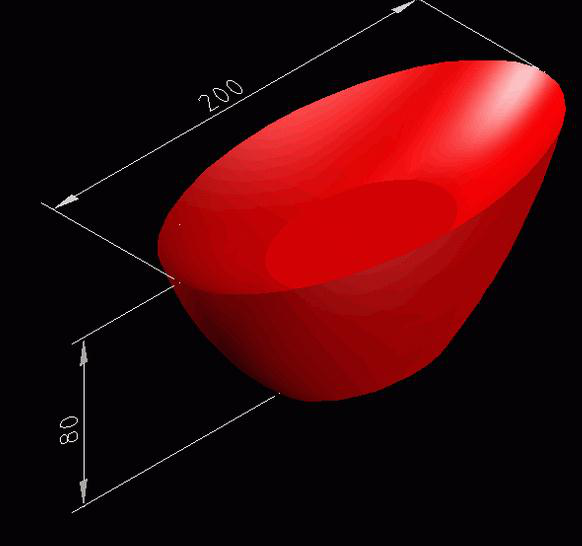

13、放樣成實體

14、再放樣上端

15、然后我們放樣成實體，參考下圖。

16、然后我們進行兩個實體做布爾運算。

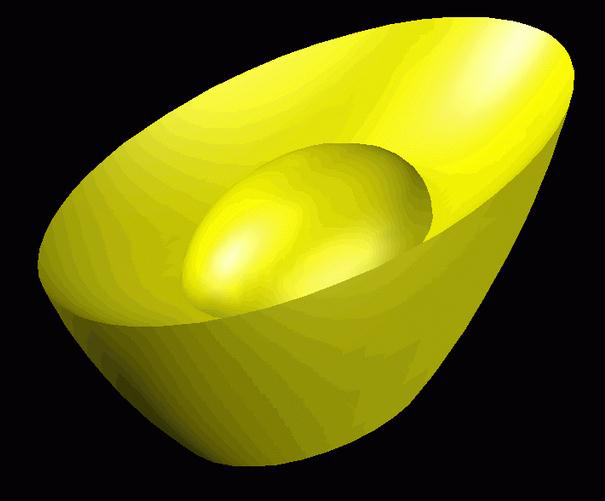

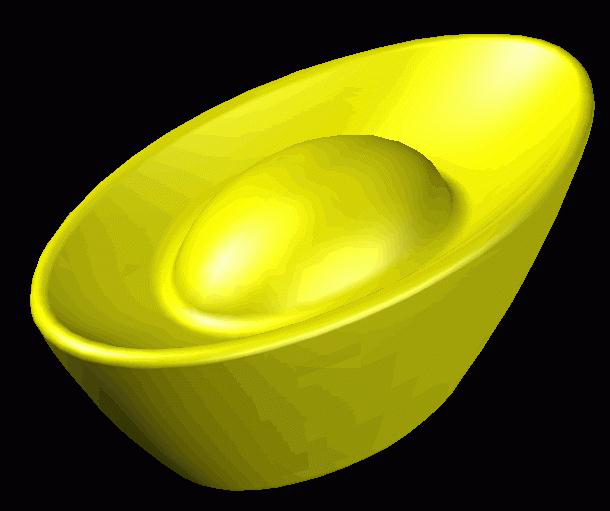

17、我們看看效果，得到的是下圖所示的元寶造型。

18、再放樣半橢圓，利用四條弧線做導向放樣。

19、放樣成實體，尺寸和大小我們可以參考下圖。

20、移到元寶中間，看看就成了一個元寶了。

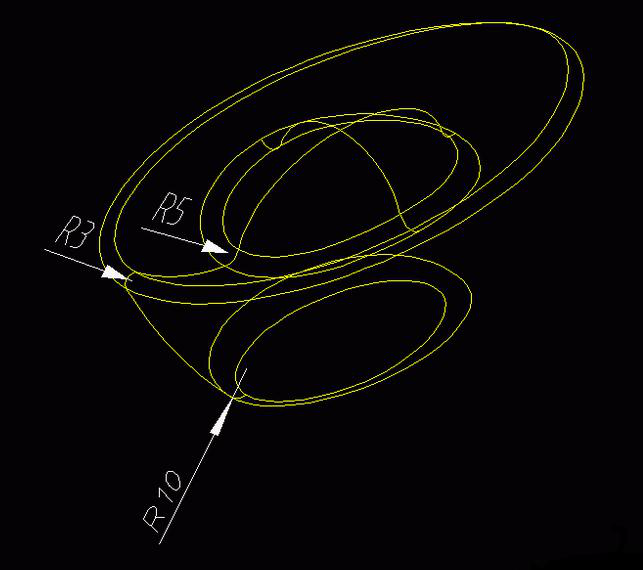

21、再來完善下，倒三處圓，細節都要注意一下，參考下圖。

22、這樣我們就成一個漂亮的元寶。

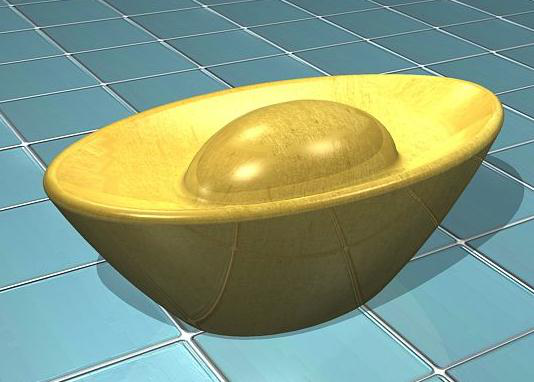

23、最后我們看看渲染效果。

以上，我們的金元寶就制作完畢了。
