在CAD的線路放樣中，經常會遇到，曲線。曲線要素給了交點坐標和切線方位角，怎么畫曲線了？

這次我們就來簡單的介紹下：

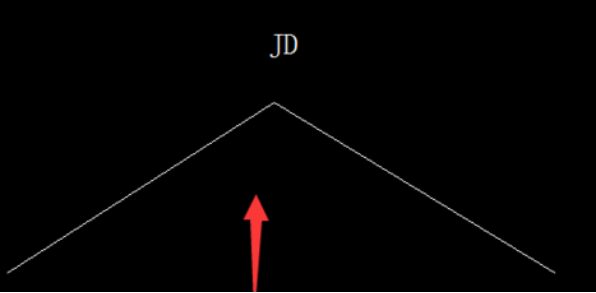

1.已知條件如圖所示：

2.輸入畫圓命令，“c”，回車。

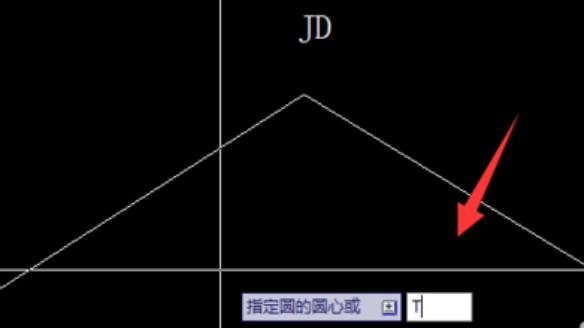

3.輸入命令“t”，回車。

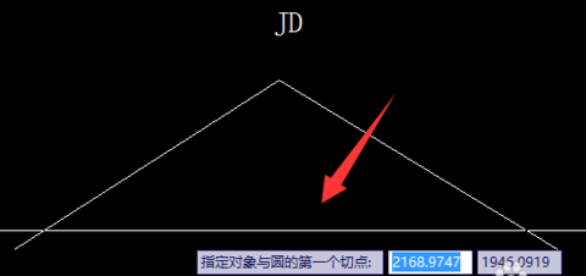

4.指定圓的第一個切點。

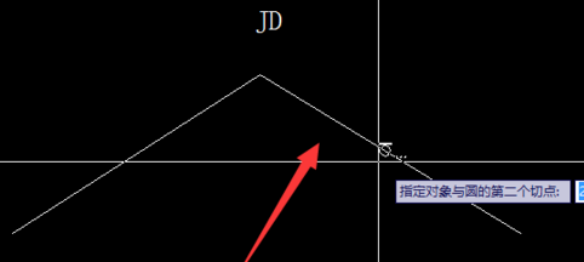

5.指定第一條切線上的任意一點。

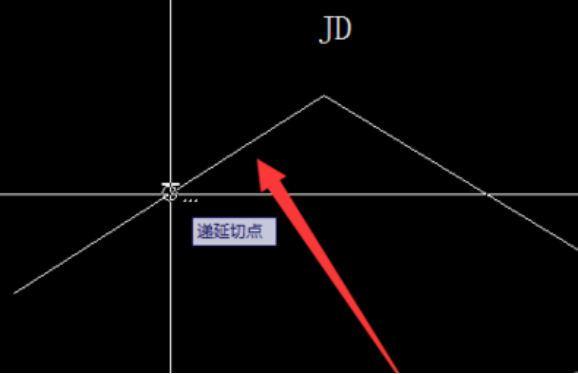

6.指定第一條切線上的任意一點。

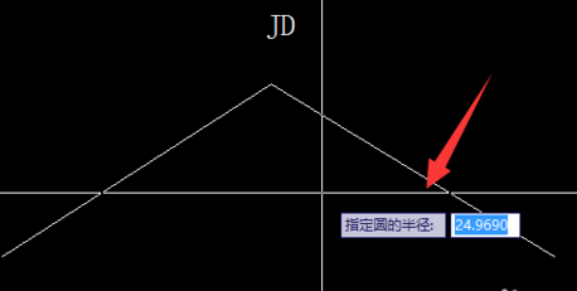

7.指定相切圓的半徑，回車

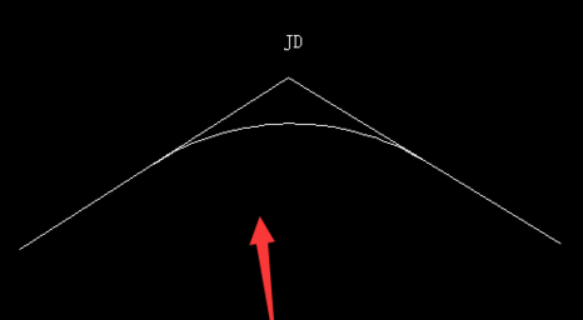

8.就可以得到一個相切的圓。

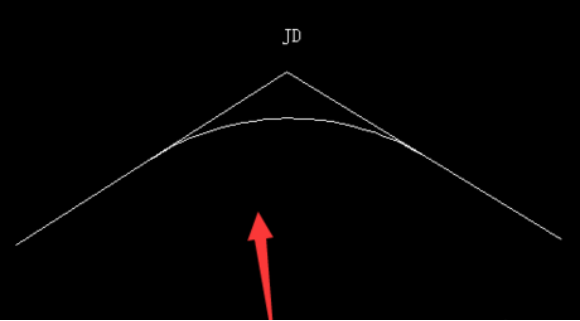

9.利用修建工具，對其進行修剪，可得到想要的曲線。

以上就是我們提供給大家的教程步驟了。
