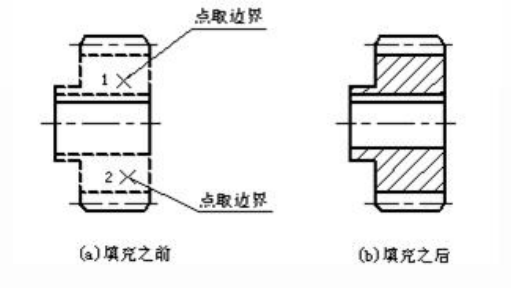

繪制下圖所示圖形中的剖面線。

【步驟】：

1、輸入命令；

2、在工具欄上單擊BHATCH命令圖標，彈出“邊界圖案填充”對話框；

3、選擇剖面線類型；

4、在圖案類型區，先在下拉列表中選擇“預定義”，再單擊“圖案”下拉列表后面的按鈕，在彈出的“填充圖案調色板”對話框中選擇“ANSI31”剖面線，然后單擊“確定”按鈕返回到“邊界圖案填充”對話框；

5、設置剖面線縮放比例和角度；

6、在“邊界圖案填充”對話框中設“比例”為“15”，角度為“0”；

7、設置剖面線邊界；

8、單擊“拾取點”按鈕，返回圖紙，在圖7.11所示“1”、“2”兩區域內各點取一點，點選后剖面線邊界呈虛像顯示，然后按回車鍵或使用右鍵菜單返回“邊界圖案填充”對話框。

預覽設置效果；

9、單擊“預覽”按鈕，返回圖紙，顯示繪制剖面線結果。預覽后按回車鍵或使用右鍵菜單返回“邊界圖案填充”對話框。如剖面線間距值不合適，可修改“比例”值，如邊界參數不合適，可單擊“高級”標簽進行修改，修改后再預覽，直至滿意；

10、繪出剖面線。預覽結果滿意后，單擊“確定”按鈕將結束該命令，繪出剖面線。
