相關概念

1、尺寸標注全局比例因子DIMSCALE

在模型空間出圖，當打印比例是1：n 時，如果尺寸標注的文字、箭頭、尺寸線伸縮等這些標注特征值取打印出來的物理圖紙上的規格。

現在，我們用圖紙空間出圖了，這個DIMSCALE怎么取呢？

（1）DIMSCALE＝1，因?yàn)閺膱D紙空間出圖是1：1

（2）DIMSCALE＝n，因?yàn)閺哪Ｐ涂臻g到圖紙空間要縮1：n

上面二種回答初看似乎都有道理，讓我們來分析一下。

第一個回答強調了打印比例，因?yàn)槲覀冞^(guò)去一直說DIMSCALE與打印比例有關，現在既然是1：1打印，自然DIMSCALE＝1。

但是，我們千萬不能忘了，這個尺寸標注不在圖紙空間，盡管我們不在真正的模型空間標注，而是在圖紙空間在激活的視口上標注，但尺寸標注作為CAD對象卻毫無疑問在模型空間。既然在模型空間，讓它顯示在圖紙空間就不得不接受視口比例的縮放，因此，這個全局比例不能為1.0。

如果尺寸就在圖紙空間標注，DIMSCALE＝1是對的。注意，尺寸在圖紙空間標注，前提是DIMASSOC=2，否則天下大亂！

第二個回答強調了模型空間到圖紙空間的縮放，因此它是對的。但是，它這種是沒有利用圖紙空間的優勢。把尺寸標注同其他對象等同處理。

不利用優勢不算錯，但這樣做的問題來了，當一張圖紙有多個比例怎么辦？傳統的模型空間出圖，我們大家已經非常清楚，即把圖形人為縮放，用測量比例來調整，此時的DIMSCALE不變；用圖紙空間出圖，不必再人為縮放圖形了，測量比例始終為1.0，那么，DIMSCALE還是不變嗎？如果不變，這不同的比例其尺寸標注的文字、箭頭等一樣大小。等分別縮到圖紙空間上的視口里，由于視口比例不同，它就跟普通對象一樣按視口比例縮放，一張圖紙打印出來其尺寸勢必大大小小。

如此說來，這個DIMSCALE要跟著變，它不對應打印比例，而是直接對應視圖比例，即1：100的圖形為100，1：50的圖形為50。

所以，我們經常聽到看到這種不嚴密的說法： “DIMSCALE是圖紙比例因子”。

（3）DIMSCALE=0，不要去設

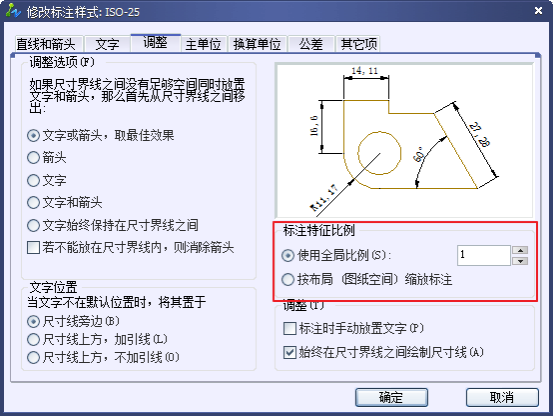

這是正確答案。用圖紙空間出圖，打印時以1：1，圖形由視口縮小，不同視口可以設置不同的比例，尺寸標注的特征值（文字、箭頭等的大小）應該是不同的，也即DIMSCALE不能是一個數。問題是CAD早注意到這一點，它為了不增加用戶的麻煩，提取視口比例來代替這個值，于是用戶不要再設置這個DIMSCALE了，從下圖可以看出，它成了禁選，顯示為0。

即便尺寸在圖紙空間標注，照樣可以設DIMSCALE=0，這是系統比較聰明的一點。哈哈，這樣看來DIMSCALE=0乃名副其實的正解。

這樣，用圖紙空間既沒有測量比例設置的麻煩，也沒有全局比例設置的麻煩。但這有個前提：尺寸標注的特征值必須取打印出來圖紙上的規格，否則，CAD提供的方便功能就沒法享受。

2、DIMASO 與 DIMASSOC

DIMASO是2002之前控制尺寸標注關聯性的系統變量，它的定義是：

DIMASO＝on，關聯標注

DIMASO＝off，不關聯標注

2002開始增加了系統變量DIMASSOC，它的定義是：

DIMASSOC＝0，分解的標注。包含單個對象而不是單個標注對象的集合。

DIMASSOC＝1，無關聯標注。與其測量的幾何圖形一起選定和修改。

DIMASSOC＝2，關聯標注。當與其關聯的幾何對象被修改時，關聯標注將自動調整其位置、方向和測量值。布局中的標注可以與模型空間中的對象相關聯。

DIMASSOC與DIMASO的關系

DIMASSOC＝1 相當于DIMASO＝on

DIMASSOC＝0 相當于DIMASO＝off

這里有一個概念要澄清：DIMASSOC＝1 稱“無關聯標注”，DIMASO＝on 稱“關聯標注”，初看是矛盾的。實際上是不同版本不同叫法，同一“關聯”不同含義。

3、線型比例

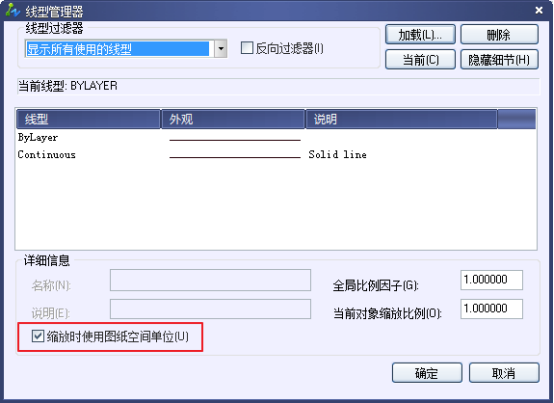

這里，我們要解決的是用圖紙空間后如何設置的問題。先看下圖。

這里有一個非常麻煩的概念。

如果圖紙比例是1：50，那在"全局比例因子(G)"內輸入50（線型規格是物理圖紙上的規格），那個“縮放時使用圖紙空間單位(U)”不打勾，既能在模型空間正常顯示線型，也能在圖紙空間"正常"顯示線型（注意這個正常是加引號的正常）。而像上圖那樣，在圖紙空間能正常顯示線型，在模型空間卻不能正常顯示線型了。

這里為什么要有這個“縮放時使用圖紙空間單位(U)”？

這就要回到前面，在一張圖紙上有多個比例時，我們現在已經不是人為縮放圖形，而是用不同的視口，以不同的視口比例來解決。1：100的圖上畫一個1：5的圖，顯然，這個1：5的圖形很小，只是因?yàn)橐暱诒壤屗糯罅?。而在模型空間，這個很小的1：5的圖形，用原來的線型比例，經視口放大，線型就相應放大，也即，如果是一條虛線，因?yàn)閳D形小，可能就顯示出三段實線二段空格，到了圖紙空間它當然還是三段實線二段空格，但圖形大了，勢必這個實線段和空格也跟著放大，那么相對與其他視口，這虛線就明顯不同。

模型空間到圖紙空間相當于把模型空間“打印”到圖紙空間，而打印的概念我們太清楚了，就是整體縮放。這線型也不例外。

不同視口有不同比例，線型也要隨視口比例縮放，但我們不希望它這樣，我們要的是在一張圖上同一種線型打印出來一致，就像文字或尺寸標注，一張圖就一個樣。

要達到這個要求，線型就必須由圖紙空間來自動縮放，即在“縮放時使用圖紙空間單位(U)”上打勾。但我們要注意到它的含義，它是以圖紙空間的規格來設置線型比例了，圖紙空間以1：1打印，那么"全局比例因子(G)"就是以圖紙空間的大小來設置，如果線型規格就是按打印出的物理圖紙上的規格設置的，其值就等于1.0，如果選用的是英制單位線型，公制單位出圖，它就等于25.4。

這樣的設置，實際就是依圖紙空間為依據了，它根本不管模型空間，顯然當我們回到模型空間，線型沒法正常顯示了。

如果你用圖紙空間出圖只是習慣，并且圖紙就一個比例，那你用不著這么設置，按原來的模型空間設置線型，讓它“打印”到圖紙空間，兩邊都沒事。也就是說，這種特殊情況，就設置全局比例因子LTSCALE，而那個“縮放時使用圖紙空間單位(U)”不要去勾上。
