今天我們來講解講解CAD三維鮮花的基礎實例,簡單的一個鮮花的繪制教程,我們可以看看下面的步驟,讓我一起參考學習一下,先看看效果圖。




由于鮮花的形狀各異,如果沒有規定的尺寸大家覺得沒有尺寸,難以繪制的話,可以按照我的尺寸去繪制。


具體步驟如下:

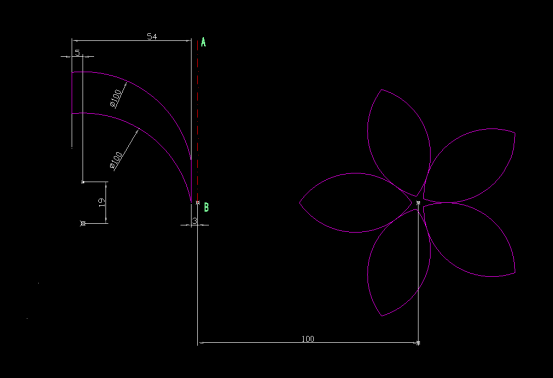

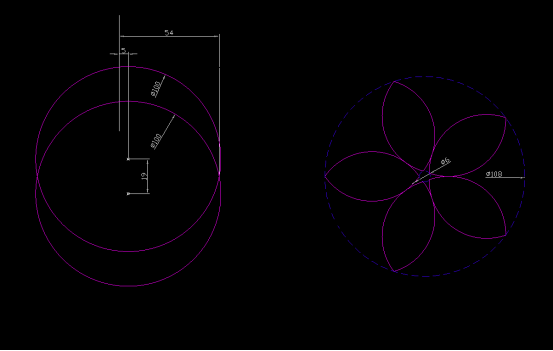

步驟一:在前視圖中繪制如下二維線框,如圖。




進行TR(修剪),J(合并)后圖形如下




步驟二:3R(旋轉)?如圖所示旋轉90°




旋轉結果:

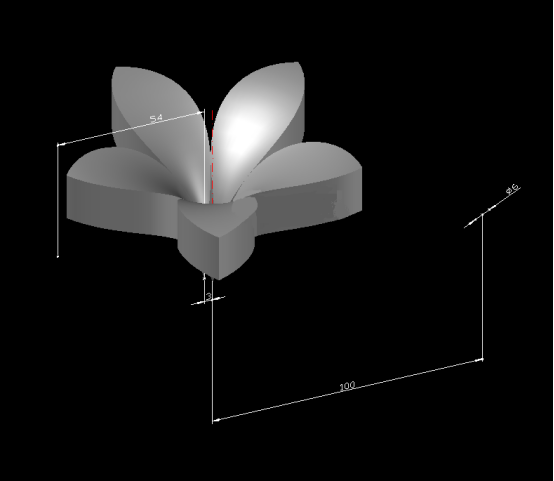

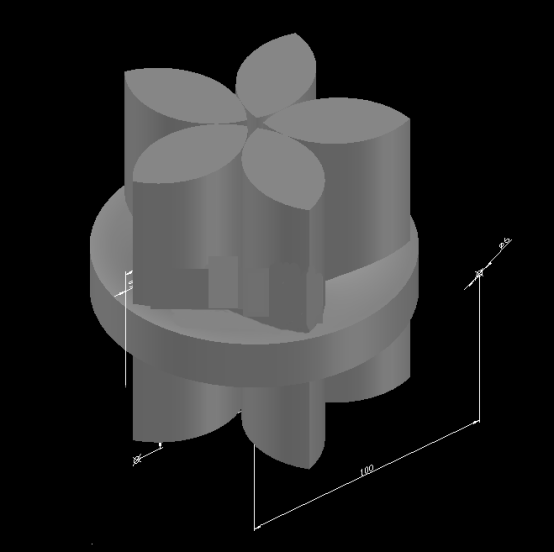

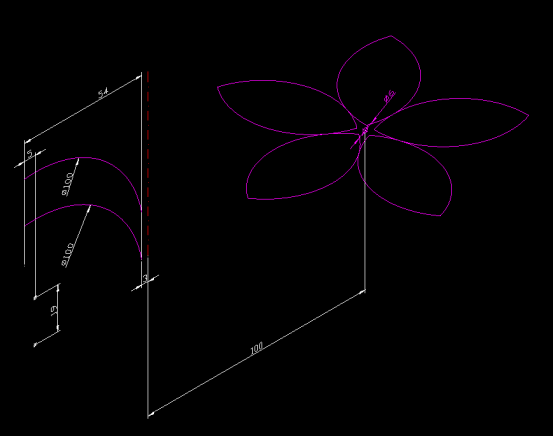

步驟三:REV(旋轉) 選擇左二維線框進行旋轉,EXT(拉伸)右二維圖形,并且按照圖中數據移動100mm,結果如圖。




IN(交集)

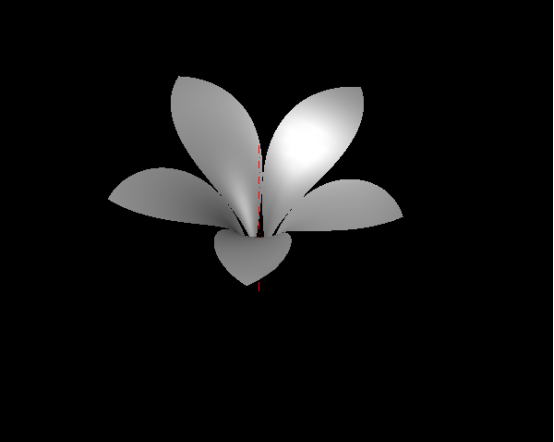

SOLIDEDIT(復制面命令) 選擇上表面,復制出來。




步驟四:

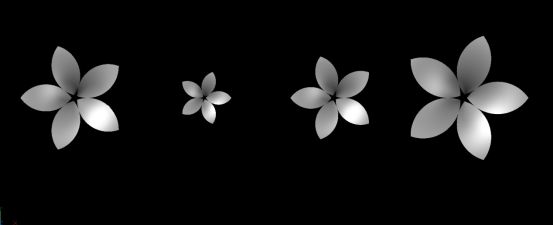

CO(復制) 復制三分出來,并且從第二個到第四個分別進行縮放和旋轉,縮放數值分別為0.5,0.8,1.2,旋轉角度為36°,0°,36°。




步驟五:

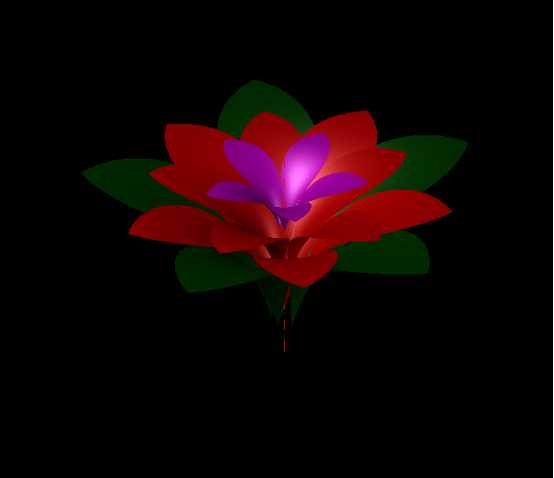

將四個花瓣移在一起,并上色,如圖

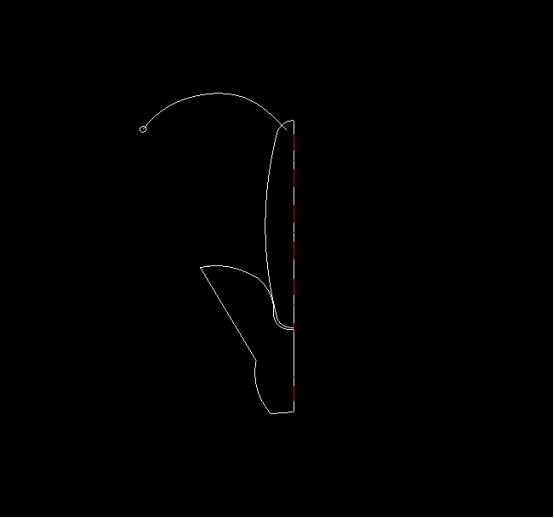

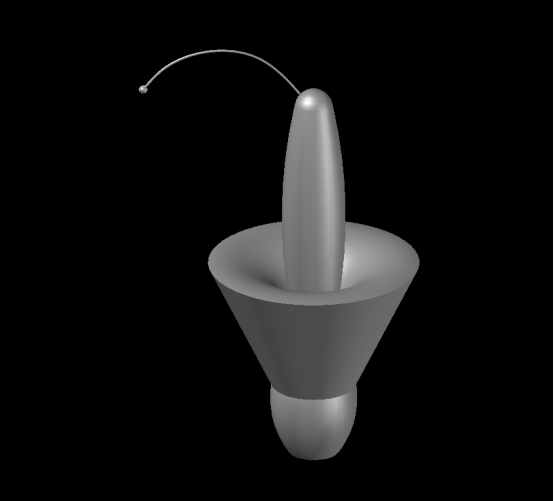

用REV(旋轉),SW(掃掠),SPH(球)繪制三維模型,如圖:

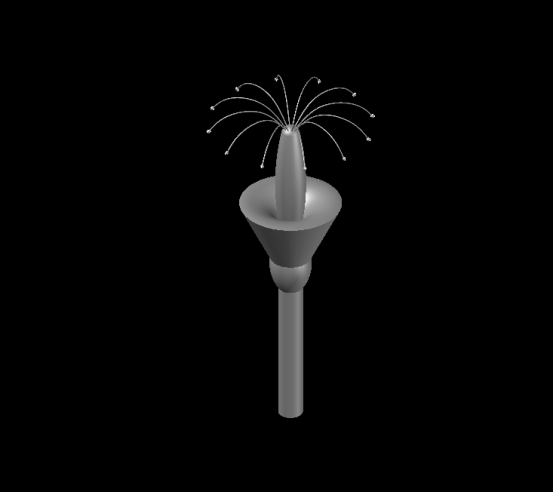

AR(陣列) 陣列12個,如圖




步驟七:

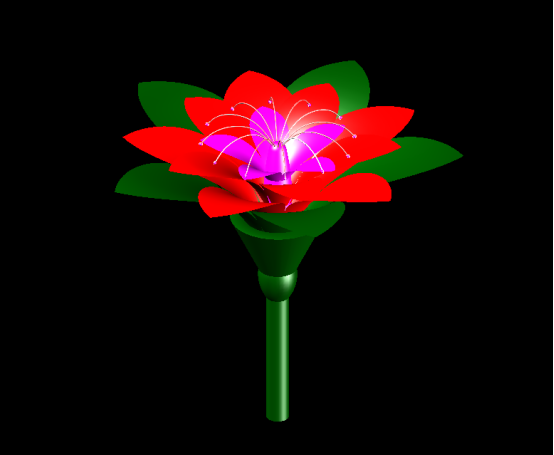

與之前繪制的花瓣,用捕捉移動到合適位置,并且上色,如圖




一朵簡易的鮮花繪制完成了,再看看簡單的渲染圖如下。




以上,大家可以參考參考自己動手做一朵三維鮮花。
