鋼絲繩是由多層鋼絲捻成股,再以繩芯為中心,由一定數量股捻繞成螺旋狀的繩。在物料搬運機械中,供提升、牽引、拉緊和承載之用。鋼絲繩的強度高、自重輕、工作平穩、不易驟然整根折斷,工作可靠。在這個簡單的CAD教程中,分享如何用CAD設計和制作在鋼絲繩。

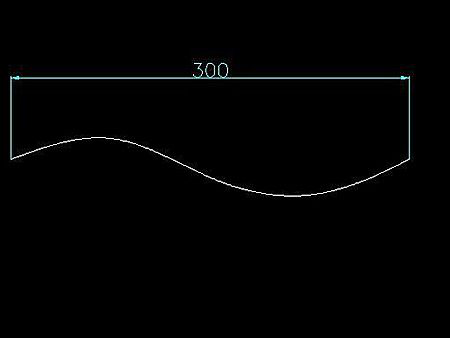

1.首先畫一條曲線做鋼絲繩的中心線,尺寸根據自己需求設計,參考下圖。

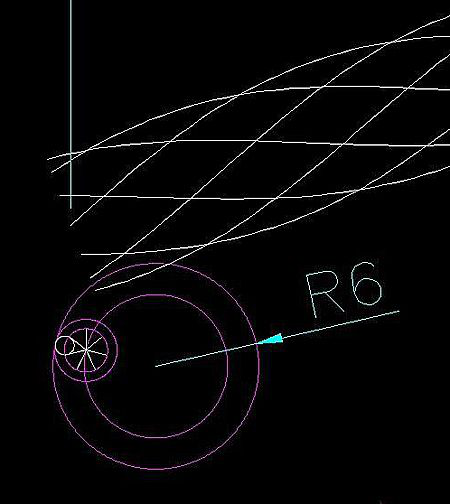

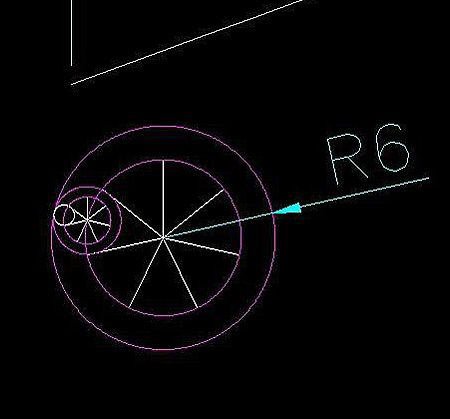

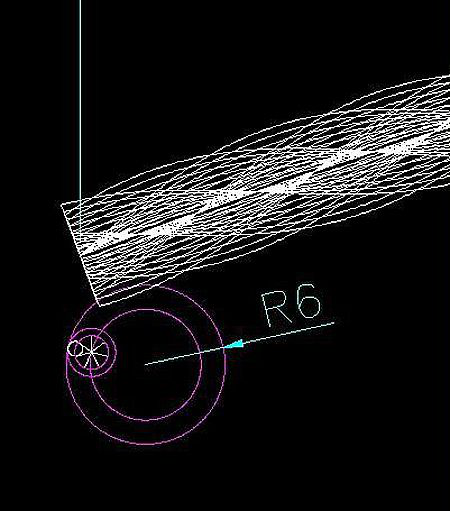

2.畫一圓做鋼絲繩的外徑(尺寸參考R=6)分7等份,切畫一小圓,以R6的圓心到小圓圓心作一圓,剪切等份線,留下七星線。同樣在小圓內分7等份畫一小小圓,并剪切等份線留下小七星線。如圖:需要的是白圖層線,粉紅圖層線就不需要了。




3.sweep—選擇大的七星線—T(扭曲)—1800—選擇曲線。掃出七條扭帶。




4.命令: _explode(分解),分解七條扭帶,然后刪除八條(包括原來的一條)中心線和頂端的線。

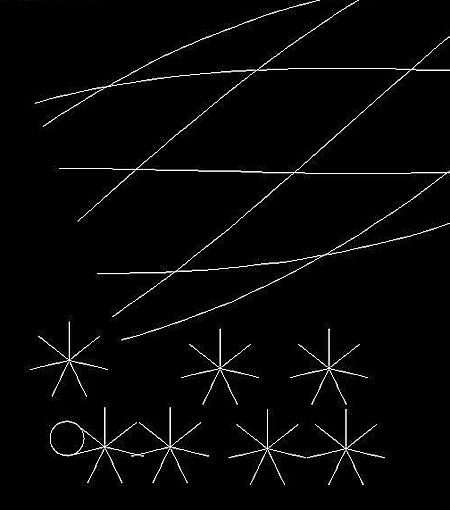

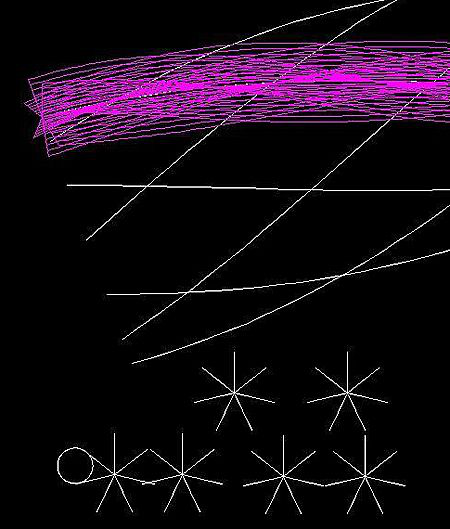

5.再?gòu)?fù)制六個小七星線。把粉紅圖層置為當前,刪除其他輔助線。




6.sweep——選擇小的七星線——T(扭曲)—— -3600(注意:是負的)——選擇任一條曲線。掃出七條扭帶。

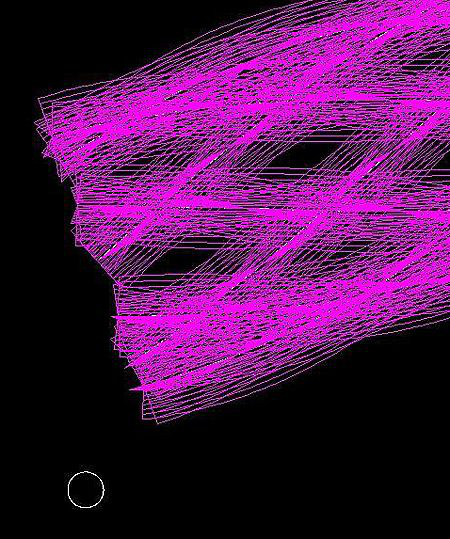

7.按照上一部的操作,全部掃掠完這七條七星線。




8.然后全部分解。

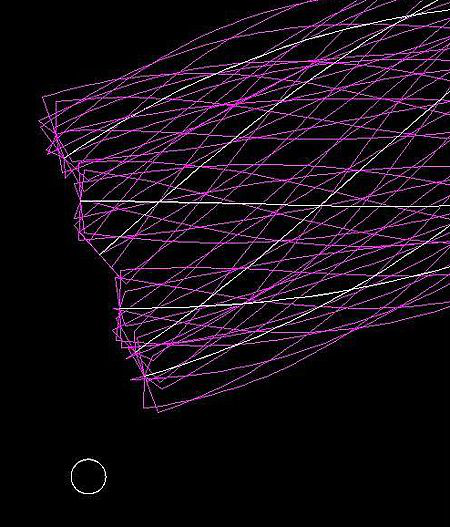

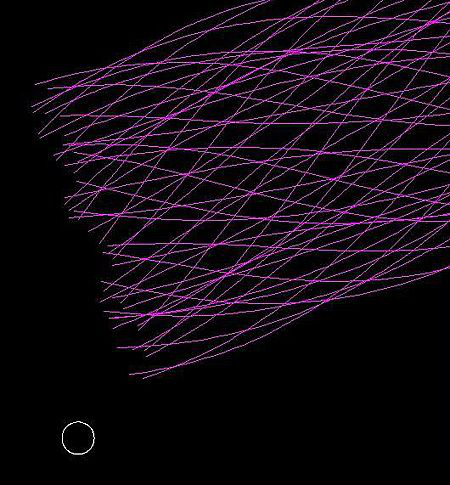

9.刪除與白線重合的所有線與頂端的線。

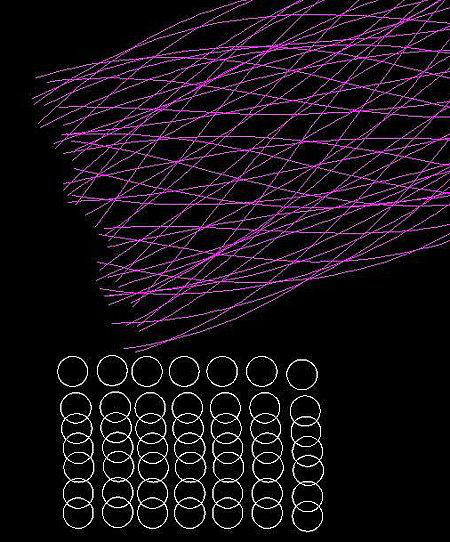

10.把一個小小圓復制成七七四十九個。

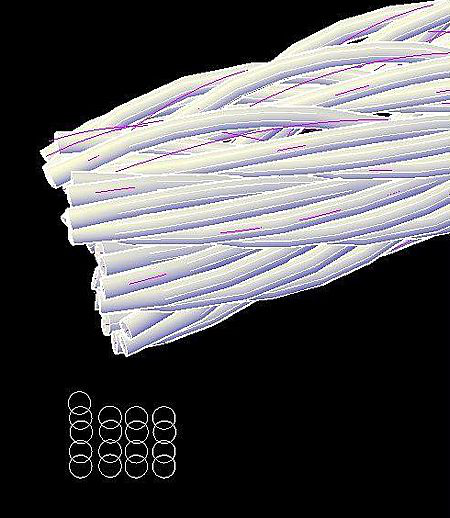

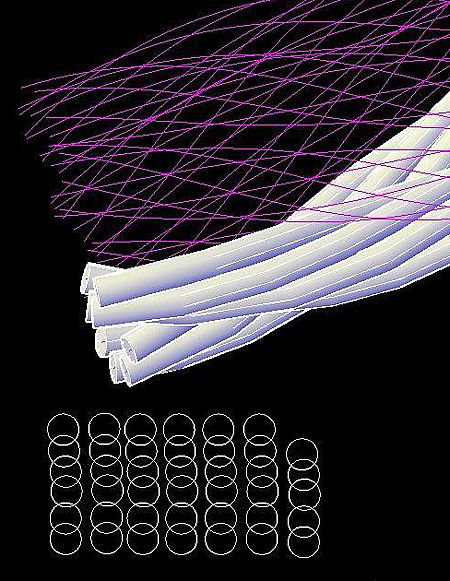

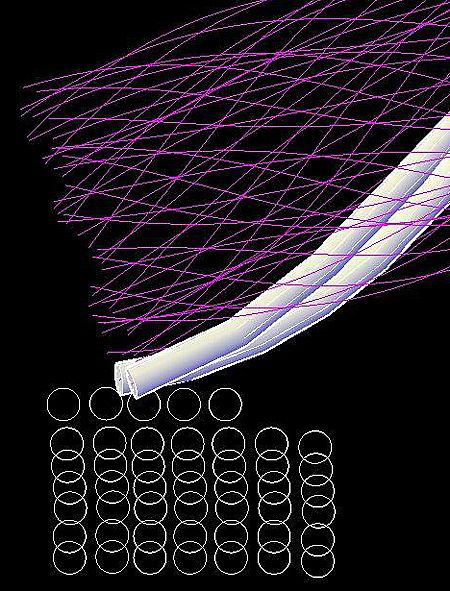

11.回到原來白色圖層置為當前.接下來就是逐個掃掠,這回不用扭曲,逐漸變化如圖所示。

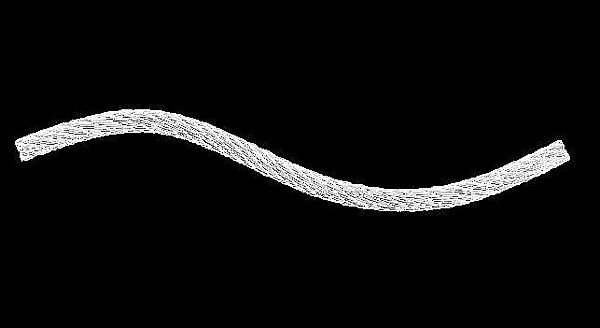

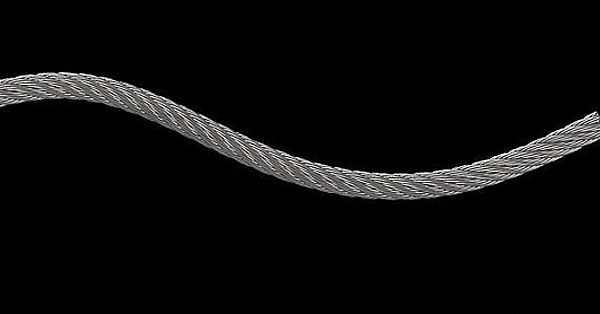

12.完成。
