我們給CAD的圖形進行標注時,如果沒有設置好就會發現標注的數字偏左或者偏右,那么大家知道CAD標注尺寸數字如何居中且在標注線中間嗎?下面是學習啦小編整理的CAD標注尺寸數字如何居中的方法,希望能幫到大家!

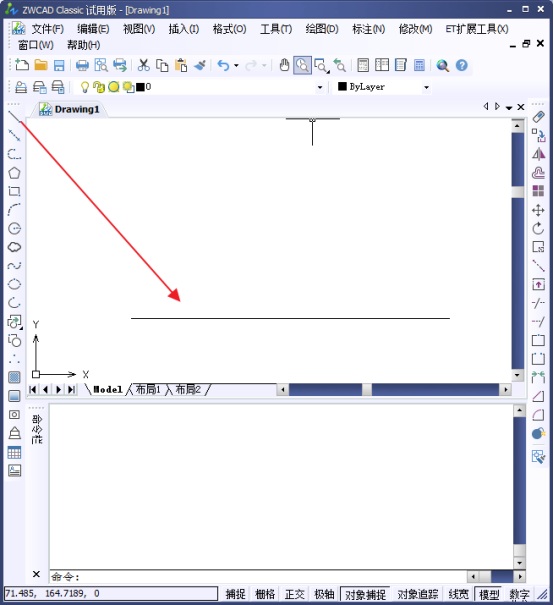

1.首先我們打開中望CAD,且繪制一條長度為100的直線

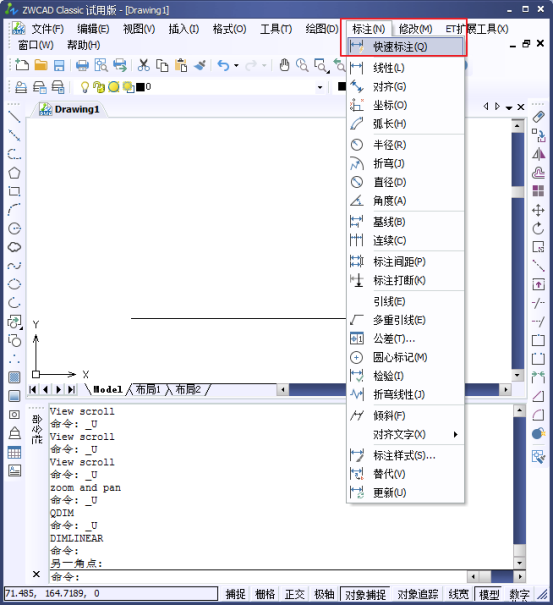

2.然后我們對其進行標注,【標注】--【快速標注】

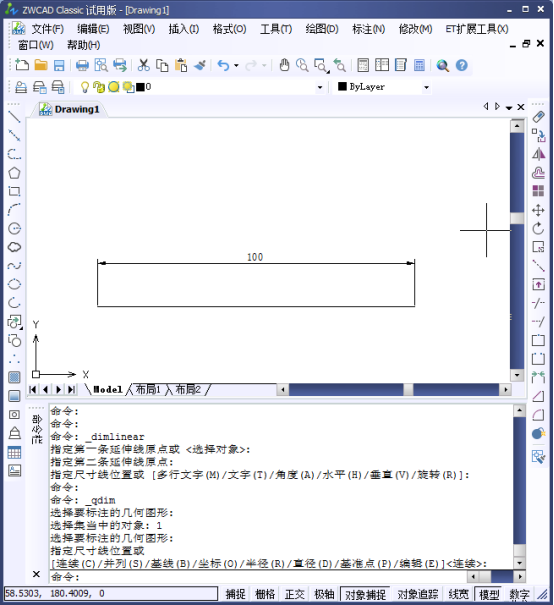

3.選擇直線,然后拉出我們的標注線。

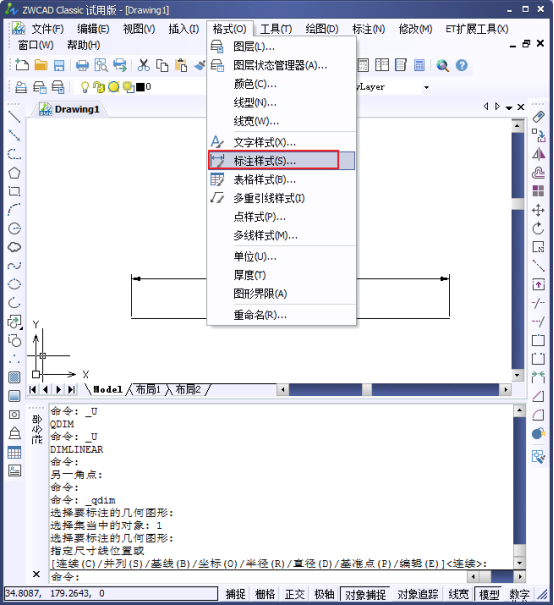

4.我們看到標注的數字在直線的上方,我們想要數字在標注線段的中間的話,我們看看如何設置吧。點擊【格式】--【標注樣式】。

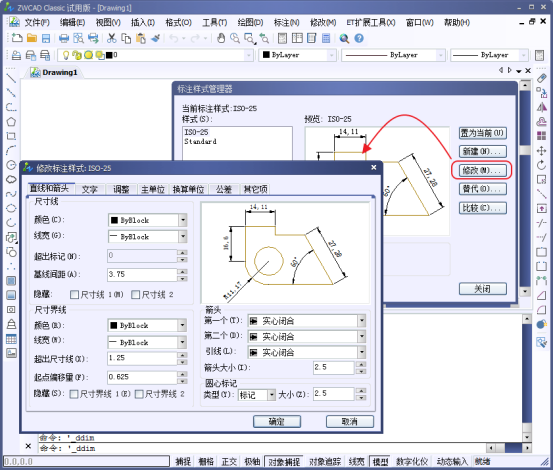

5.彈出對話框,選擇【修改】

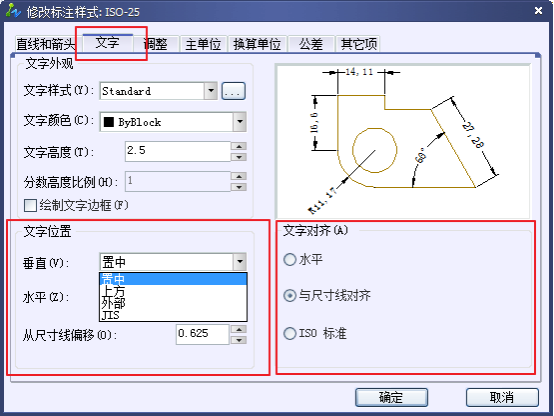

6.然后在文字選項卡中看到修改文字位置,我們選擇【置中】
7.我們就得到我們的新的標注樣式了。
