中望CAD在很多行業內都廣泛使用中,也有很多新手接觸中望CAD,在下面我們就講解一些中望CAD軟件使用的經驗的精華中的精華。大家可以參考參考,看是否能夠幫助到自己。


我們來看看如何對繪圖環境的設置


1. op或pr(options)繪圖環境設置

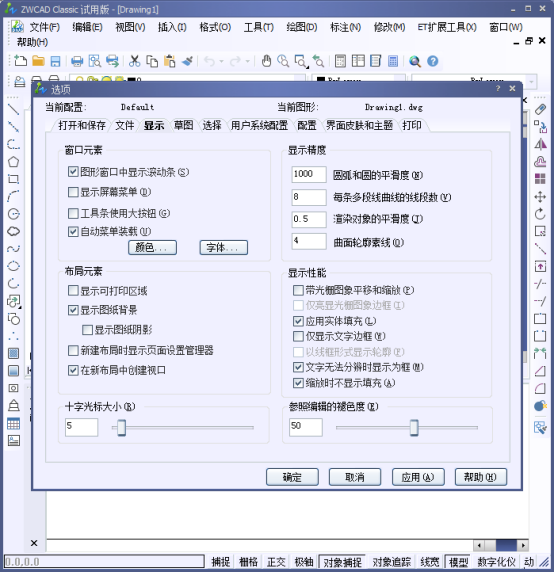

輸入命令:op或pr(options)回車,然后就出現如下對話框:




將圖示窗口元素之勾選去掉。目的是將繪圖區盡量最大化。

再將圖示十字光標大小100。目的是將光標最大化,有利于繪圖時自動對齊。

然后將圖示圓弧和圓的平滑度20000。如果您的計算機足夠快的話。否則請保持默認。第一項之數值改成最大值。

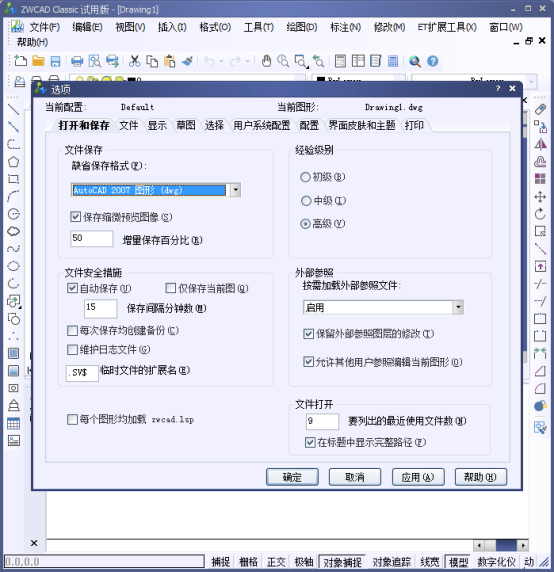

如下圖示另存為勾選后將在打開圖檔時能進行預覽。




其它選項請按自己的意愿設置。但還是盡量保持默認狀態較好。


需要說明的是:如果您懂得較多,將明白為什么要這樣設置;如果還沒有接觸到這一步,請按我所介紹的做下去,到了后面您將會明白。


2.為了將繪圖區盡量最大化,方便設計,請將工具條去掉大部分,只留下一行工具條即可(只需保留標注和對象特性工具條)。


不過,如果您不習慣自己輸入命令,習慣于點擊工具條來執行命令的話,您也可依自己的意愿。

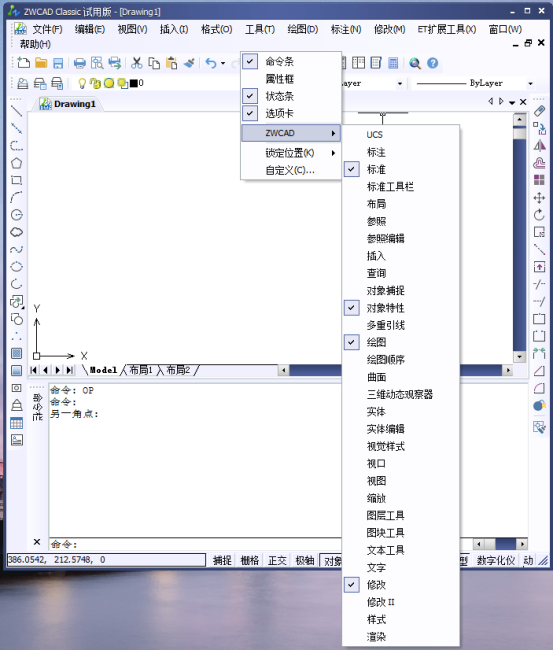

將繪圖區最大化有個小小的技巧:右擊任一工具條,即可彈出如下圖示:




3.打開正交ortho或按F8。一般來說,初始繪圖環境中,皆需打開正交,因為這樣可以提高設計之精確度,模式,可輸入命令。但是只有在特別需要自由繪制,而對精確度要求不高時,才將正交模式關閉。

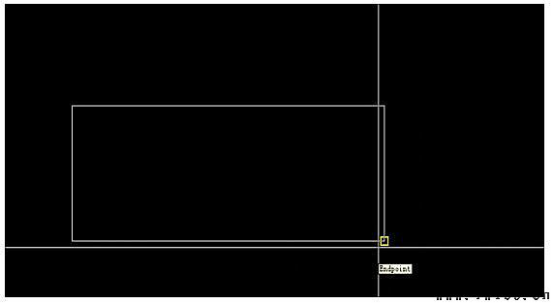

4.打開對象捕捉模式。如下圖示,這樣將設計時容易抓住關鍵點在設計時快捷得多。




5.一個小技巧:當您不喜歡繪圖時出現坐標系,可以如下圖示將“開”勾選去掉即可將其關掉。

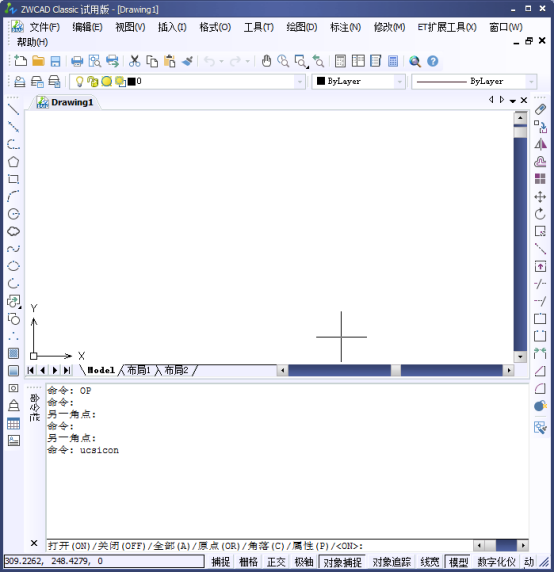

或者輸入ucsicon命令,然后再輸入on或off即可顯示或隱藏,如下圖示:

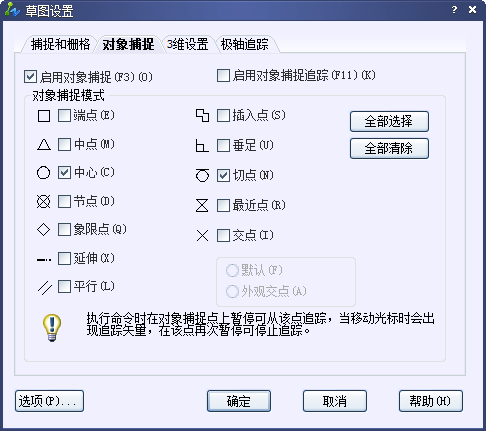

6.捕捉關鍵點設置,如下圖示:一般來說,只需設置端點(Endpoint);中點(Midpoint);圓心(Center);象限點(Quadrant);交點(Intersection)即可。其它只須在需要時再臨時運用即可。否則剛開始設置多了反而不方便。




7. 總結:以上簡單的幾點卻包括了一個高級CAD工程師對初始繪圖環境的設置方法,大家要結合自己的使用習慣和方式,調整自己的設置。
