這篇文章的內容連接上一篇內容,我們繼續講解一下平面繪圖的內容。


5. 偏移圖形


“偏移”命令可以根據指定距離或通過點,創建一個與原有圖形對象平行或具有同心結構的形體,偏移的對象可以是直線段、射線、圓弧、圓、橢圓弧、橢圓、二維多段線和平面上的樣條曲線等。選擇“修改”→“偏移”命令,或在“修改”工具欄中單擊“偏移”按鈕,或在命令行中輸入OFFSET來執行該命令。

命令: _offset

當前設置:刪除源=否  圖層=源 OFFSETGAPTYPE=0

指定偏移距離或[通過(T)/刪除(E)/圖層(L)] <1.0000>: 100//設置需要偏移的距離

選擇要偏移的對象,或?[退出(E)/放棄(U)] <退出>://在繪圖區選擇要偏移的對象

指定要偏移的那一側上的點,或?[退出(E)/多個(M)/放棄(U)] <退出>:

//以偏移對象為基準,選擇偏移的方向

選擇要偏移的對象,或[退出(E)/放棄(U)] <退出>:

//按Enter鍵,完成偏移操作或者重新選擇偏移對象,繼續進行偏移操作


6.陣列圖形


繪制多個在X軸或在Y軸上等間距分布,或者圍繞一個中心旋轉的圖形時,可以執行陣列命令。選擇“修改”→“陣列”命令,或在“修改”工具欄中單擊“陣列”按鈕,或在命令行中輸入ARRAY來執行該命令。


操作界面如圖2-5、2-6所示:



圖2-5矩形陣列



圖2-6環形陣列


7.刪除圖形


選擇“修改”→“刪除”命令,或單擊“刪除”按鈕,或在命令行中輸入ERASE來執行刪除命令。

命令: _erase

選擇對象:     //在繪圖區選擇需要?jiǎng)h除的對象(構造刪除對象集)

選擇對象:     //按Enter鍵完成對象,并同時完成對象刪除


8.拉伸圖形


“拉伸”命令可以拉伸對象中選定的部分,沒有選定的部分保持不變。在執行“拉伸”命令時,圖形選擇窗口外的部分不會有任何改變,圖形選擇窗口內的部分會隨圖形選擇窗口的移動而移動,但也不會有形狀的改變,只有與圖形選擇窗口相交的部分會被拉伸。選擇“修改”→“拉伸”命令,或單擊“拉伸”按鈕,或在命令行中輸入STRETCH來執行該命令。?

命令: _stretch


以交叉窗口或交叉多邊形選擇要拉伸的對象...

選擇對象:指定對角點:找到5個 //選擇需要拉伸的對象,要使用交叉窗口選擇

選擇對象: //按Enter鍵,完成對象選擇

指定基點或?[位移(D)] <位移>: //輸入絕對坐標或者在繪圖區拾取點作為基點

指定第二個點或?<使用第一個點作為位移>://輸入相對或絕對坐標或者拾取點確定第二點如圖2-8所示:



圖2-8拉伸圖形


9.延伸圖形


延伸命令可以將選定的對象延伸至指定的邊界上,用戶可以將所選的直線、射線、圓弧、橢圓弧、非封閉的二維或三維多段線延伸到指定的直線、射線、圓弧、橢圓弧、圓、橢圓、二維或三維多段線、構造線和區域等的上面。選擇“修改”→“延伸”命令,或單擊“延伸”按鈕,或在命令行中輸入EXTEND來執行該命令。?

命令: _extend

當前設置:投影=UCS,邊=無

選擇邊界的邊...

選擇對象或<全部選擇>:找到 1 個 //選擇指定的邊界

選擇對象:  //按Enter鍵,完成選擇

選擇要延伸的對象,或按住?Shift?鍵選擇要修剪的對象,或[欄選(F)/窗交(C)/投影(P)/邊(E)/放棄(U)]: //選擇需要延伸的對象

選擇要延伸的對象,或按住?Shift?鍵選擇要修剪的對象,或[欄選(F)/窗交(C)/投影(P)/邊(E)/放棄(U)]: //按Enter鍵,完成選擇如圖2-9所示

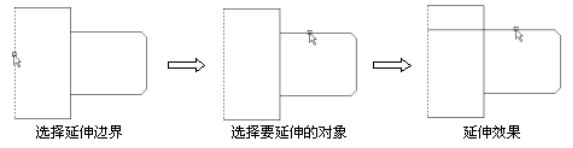

圖2-9?延伸圖形


10.修剪圖形


修剪命令可以將選定的對象在指定邊界一側的部分剪切掉,可以修剪的對象包括直線、射線、圓弧、橢圓弧、二維或三維多段線、構造線及樣條曲線等。有效的邊界包括直線、射線、圓弧、橢圓弧、二維或三維多段線、構造線和填充區域等。選擇“修改”→“修剪”命令,或單擊“修剪”按鈕,或在命令行中輸入TRIM來執行該命令。?

命令: _trim

當前設置:投影=UCS,邊=無

選擇剪切邊...

選擇對象或?<全部選擇>:  找到 1 個       //選擇第一個剪切邊

選擇對象:?找到?1?個,總計2個 //選擇第二個剪切邊

選擇對象: ?//按Enter鍵,完成選擇

選擇要修剪的對象,或按住?Shift?鍵選擇要延伸的對象,或[欄選(F)/窗交(C)/投影(P)/邊(E)/刪除(R)/放棄(U)]:? //選擇第一個要修剪的對象,光標指定部分被修剪

選擇要修剪的對象,或按住?Shift?鍵選擇要延伸的對象,或[欄選(F)/窗交(C)/投影(P)/邊(E)/刪除(R)/放棄(U)]:? //按Enter鍵,完成修剪

如圖2-10所示:

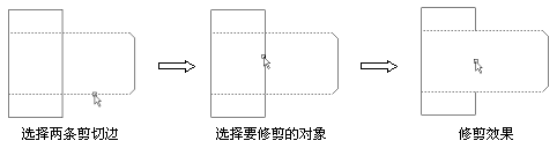

圖2-10?修剪圖形
