我們這篇文章就講講CAD創建橢圓或橢圓弧的相關命令。

 CAD的創建橢圓及橢圓弧相關的命令創建橢圓按鈕


橢圓命令的概要

橢圓上的前兩個點確定第一條軸的位置和長度。第三個點確定橢圓的圓心與第二條軸的端點之間的距離。


CAD的創建橢圓及橢圓弧相關的命令




提示列表

將顯示以下提示:

軸端點

根據兩個端點定義橢圓的第一條軸。第一條軸的角度確定了整個橢圓的角度。第一條軸既可定義橢圓的長軸也可定義短軸。

另一條半軸長度

使用從第一條軸的中點到第二條軸 (3) 的端點的距離定義第二條軸。

CAD的創建橢圓及橢圓弧相關的命令



旋轉

通過繞第一條軸旋轉圓來創建橢圓。

繞橢圓中心移動十字光標并單擊。輸入值越大,橢圓的離心率就越大。輸入 0 將定義圓。


CAD的創建橢圓及橢圓弧相關的命令


圓弧

創建一段橢圓弧。

第一條軸的角度確定了橢圓弧的角度。第一條軸可以根據其大小定義長軸或短軸。

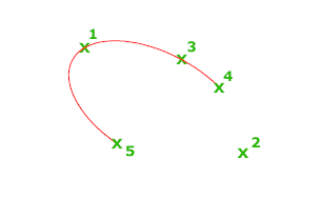

橢圓弧上的前兩個點確定第一條軸的位置和長度。第三個點確定橢圓弧的圓心與第二條軸的端點之間的距離。第四個點和第五個點確定起點和端點角度。





軸端點

定義第一條軸的起點。

旋轉

通過繞第一條軸旋轉定義橢圓的長軸短軸比例。該值(從 0 度到 89.4 度)越大,短軸對長軸的比例就越大。89.4 度到 90.6 度之間的值無效,因為此時橢圓將顯示為一條直線。這些角度值的倍數將每隔 90 度產生一次鏡像效果。

起點角度

定義橢圓弧的第一端點?!捌瘘c角度”選項用于從參數模式切換到角度模式。模式用于控制計算橢圓的方法。


CAD的創建橢圓及橢圓弧相關的命令


參數

需要同樣的輸入作為“起點角度”,但通過以下矢量參數方程式創建橢圓?。?/p>

p(u) = c + a ACR_Commands ACR_Sysvars body.xml chunkingACR.ksh chunkingACR.xsl current.xml files header.xml tmp.xml utf.xml cos(u) + b ACR_Commands ACR_Sysvars body.xml chunkingACR.ksh chunkingACR.xsl current.xml files header.xml tmp.xml utf.xml sin(u)

其中c是橢圓的圓心,a?和?b?分別是橢圓的長軸和短軸。

端點參數:用參數化矢量方程式定義橢圓弧的端點角度。使用“起點參數”選項可以從角度模式切換到參數模式。模式用于控制計算橢圓的方法。

角度:定義橢圓弧的端點角度。使用“角度”選項可以從參數模式切換到角度模式。模式用于控制計算橢圓的方法。

夾角:定義從起點角度開始的夾角。

中心點

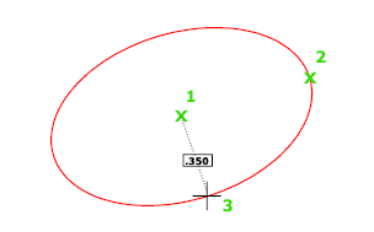

使用中心點、第一個軸的端點和第二個軸的長度來創建橢圓??梢酝ㄟ^單擊所需距離處的某個位置或輸入長度值來指定距離。


CAD的創建橢圓及橢圓弧相關的命令



另一條半軸長度

定義第二條軸為從橢圓弧圓心(即第一條軸的中點)到指定點的距離。

旋轉

通過繞第一條軸旋轉圓來創建橢圓。

繞橢圓中心移動十字光標并單擊。輸入值越大,橢圓的離心率就越大。輸入 0 則定義一個圓。

等軸測圓

在當前等軸測繪圖平面繪制一個等軸測圓。

注意“等軸測圓”選項僅在 SNAP 的“樣式”選項設置為“等軸測”時才可用。


CAD的創建橢圓及橢圓弧相關的命令


半徑

用指定的半徑創建一個圓。

直徑

用指定的直徑創建一個圓。
