說到坐標系，大家一定很熟悉吧，每次打開CAD軟件都會看到它，也會在繪圖過程中使用到，而且大家一般都是在繪圖界面的左下角看到這個坐標系，它是一個二維坐標系。如果大家為了繪圖的需要，想要調整坐標系的位置或者直接新建一個坐標系，自己指定原點和X軸/Y軸，該如何操作呢？其實很簡單，這一點可以通過輸入x軸和y軸的坐標來設置。大家可以看看下面小編整理的操作步驟。
首先當然是打開我們下載好的中望CAD軟件。小編這里使用的是最新版，2018簡體中文版。

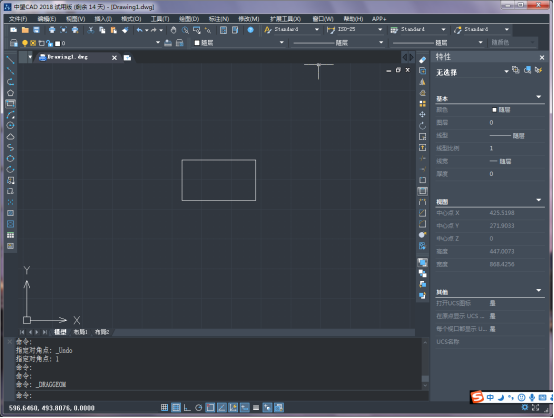

然后用CAD繪制出一個矩形（任意的長和寬即可）。我們的目標將坐標系建立在矩形的左下角端點處。

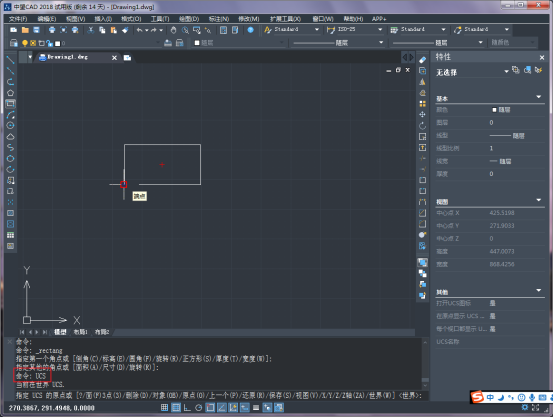

在命令行里輸入【UCS】，按回車鍵。然后用鼠標選擇矩形的左下角端點。
鼠標向水平方向拉伸，確定即可確定x軸的方向，同樣的方法可以確定y軸的方向。

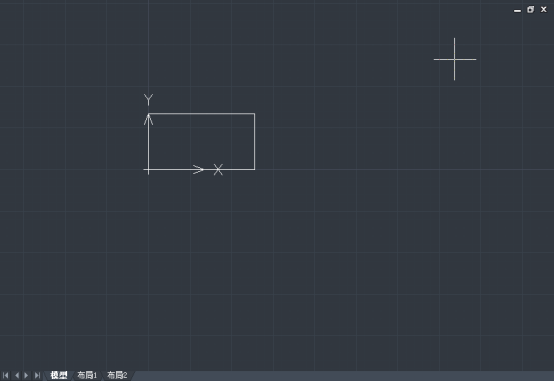

這樣操作后坐標系就會建立到矩形的左下角端點處，接下來就可以輸入坐標開始畫圖了。按這種方法就可以自定義你的坐標系了。
