之前小編已經發布了用CAD給平面圖形著色的教程。而我們在CAD中進行三維建模時也要注意著色，一來可以讓圖形更加美觀，二來可以幫助我們在某些復雜的圖紙中辨識出具體的實體。下面，小編就來教大家如何給三維圖形著色。
首先當然是要打開CAD軟件了，然后在菜單欄里選擇【視圖】——【三維視圖】，選擇西南等軸測。
第二步，畫一個三維的實體圖形，畫好后將視覺樣式切到二維線框模式。

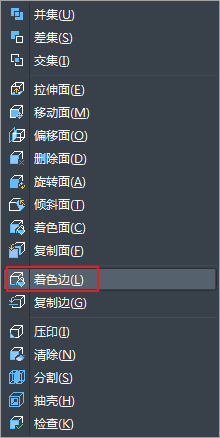

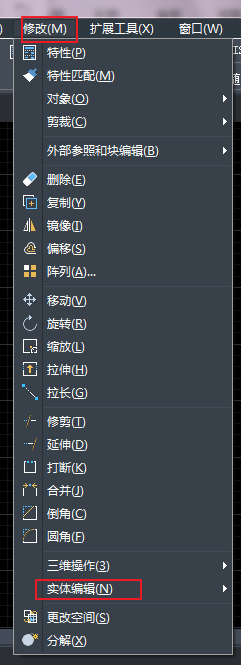

接下來在菜單欄選擇【修改】，選擇實體編輯，接著選擇著色邊。

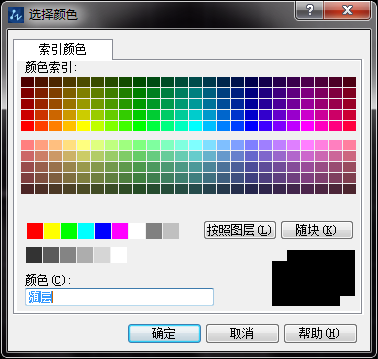

點擊著色邊后，會彈出【選擇顏色】對話框。選擇需要的顏色，點擊確定即可完成邊的著色。
同樣的方法可以給多條邊著色。
