CAD捕捉如何巧妙運用Tab鍵

大家知道，對象捕捉在CAD繪圖中被使用得非常頻繁，一般來說，我們會打開端點、中點、交點等幾個常用的捕捉選項。然而一旦打開的選項多了，可以被捕捉的特征下滿足條件的十分多，特別是我們的圖形比較密集的時候，光標移動到某一個位置時就會捕捉到一些點，而這些點又不是我們需要捕捉的，這時我們就需要放大圖形，來捕捉實際需要捕捉的點，這樣就比較精確。

其實，Tab鍵就可以在這一點上幫助我們避免不必要的麻煩。下面通過一個例子來感受一下tab鍵的運用。

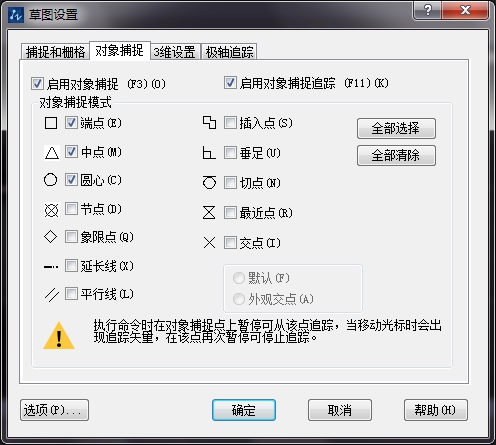

首先我們打開對象捕捉，并且設置端點、中點選項。 然后我們輸入L命令畫出直線，將光標放到圖中的某一條直線上然后按著tab鍵看捕捉點的變化：

首先我們可以看到我們的光標的位置沒有變，通過按Tab鍵就可以捕捉到直線上滿足我們的條件的點。 那么我們來看看另一個稍微復雜點的例子吧，三條相交線形成了一個小三角形，當我們光標移動到小三角附近時，我們可能捕捉到某一個交點，也有個可能是某條交線的中點，這時候Tab就很適合在這個情況下使用了。

還有些這樣的情況：由于捕捉選項之間有優先級設置，只有用Tab鍵才能切換到我們需要的捕捉選項。例如，我們同時打開了圓心和切點的捕捉選項，我們?cè)诋?huà)直線的時候要先定位它與相切，然后再去確定它的下一個點，也就是說，我們要利用遞延切點捕捉。因?yàn)閳A心優于遞延切點，當我們把光標放到圓上時，只有圓心能夠被捕捉到。除非我們把圓心捕捉選項關掉，我們才能夠直接捕捉到遞延切點，這時候如果知道如何運用Tab鍵就好辦了。
