在使用CAD軟件進行三維設計時，有一個工具會經常被大家用到，這個工具就是剖切。剖切對對象可以是單個三維實體，也可以是多個，可以說非常實用。那么大家對于剖切的了解有多少呢？會正確使用嗎？下面，小編就以一次實際操作來展示一下剖切的知識，希望對不了解的朋友能有所幫助。

首先我們點一下剖切工具。在頂部菜單中選擇【實體】即可找到。

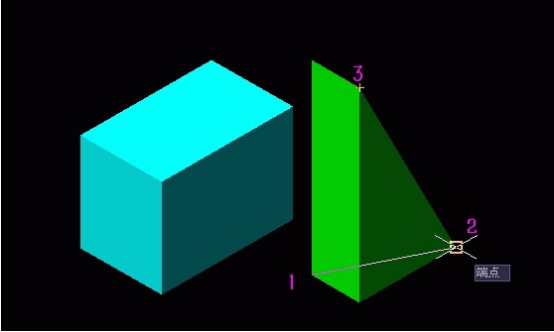

一般情況下，剖切是以三點為基礎來進行的，操作的時候要注意命令行的提示，在圖中點擊三個點。

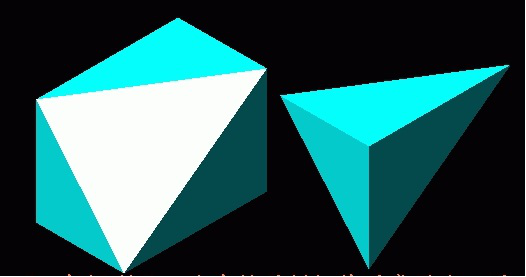

大家可以看一下下面的圖片，它展示了剖切的一般用法。一般來說如果不太清楚被剖切掉的物體是否有用，建議在命令行輸入B，也就是將兩邊保留下來，不要的部分轉入一個關閉的圖層隱藏起來方便需要時再使用到。

其實，“剖切”這個工具可以說像是在手持一把的平面刀。大家學數學的時候都知道，不在同一條直線上的三個點可以確定一個平面，以此類推，我們進行剖切時確定三點的目的是要確定一個平面，因此這三個點不能選擇在同一直線上的三個點，否則操作失敗。另外要注意的是，找好的三個點只是確定剖切面的一個依據，它們各自的具體位置是影響不大的。

使用剖切工具還可以一次對多個實體進行剖切，大家看完上面的介紹，應該都知道了怎么剖切了吧？依然是先找點，確定平面，然后就可以用一個平面剖切多個對象了。
