CAD特性匹配和炸開命令失效的處理方法

下面這篇文章我們來介紹兩個CAD制圖技巧：一是關于如何將失效了的特性匹配命令恢復的技巧，二是關于炸開命令失效的問題。恢復失效了的特性匹配命令主要用于我們在使用中望CAD時，其他命令都很正常的情況下，不能使用特性匹配命令，而重裝軟件又找不到它的安裝程序；圖塊無法炸開則要排除感染病毒的可能性。

【關于如何將特性匹配命令恢復】

有兩個方法可以解決這個問題：

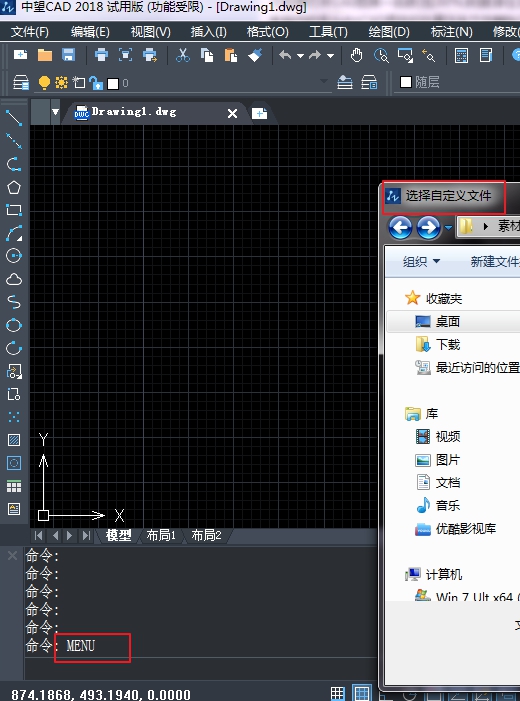

第一種方法：在命令行輸入menu，調出菜單，在系統彈出選擇自定義文件對話框后，選擇zwcad.mnu文件，將菜單重新加載出來。

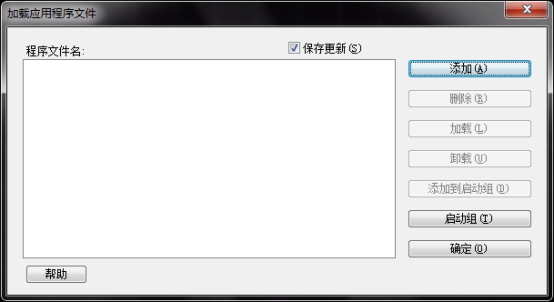

第二種方法：輸入appload命令，在彈出的"加載應用程序文件" 對話框中，點擊添加，然后加入zwcad目錄下的match.arx文件。

【關于炸開命令失效的處理】

在使用中望CAD時，如果我們突然無法用explode命令炸開圖塊，不妨先試一試能否炸開其他實體，例如填充圖案，如果可以炸開，說明是自己所選擇的實體本身的問題。如果不能炸開，可能是感染了一個病毒程序。這個病毒程序的影響后果是，當人一打開一張圖紙均不能使用炸開命令，無法炸開圖塊，這就使我們的繪圖遇到較大的麻煩。

下面是清除該病毒的方法：

1) 打開CAD系統中的查找“文件或文件夾”對話框；

2) 在“文件或文件夾名”里輸入：cad.lsp;cadapp.lsp；

3) 在“包含文字”數據框中輸入：explode，也就是炸開命令；

4) 在“搜索” 數據框中選擇全部硬盤驅動器；

5) 最后將搜索到的兩個文件刪除即可。
