大家在設計完CAD圖紙以后，準備打印時，點擊打印預覽，是可以看到圖紙的，但執行打印時卻打印不出來，這是什么原因呢？小編在分析之后發現，常見的原因一般是以下兩種：一是將要打印的部分放到了不合適的圖層或圖層設置錯誤。二是圖形顏色設置錯誤。這兩個錯誤都會導致能預覽但不能打印的問題。下面，小編來詳細介紹這兩個問題，讓大家更好地理解這種情況以及解決這個問題。

一、關于圖層的問題

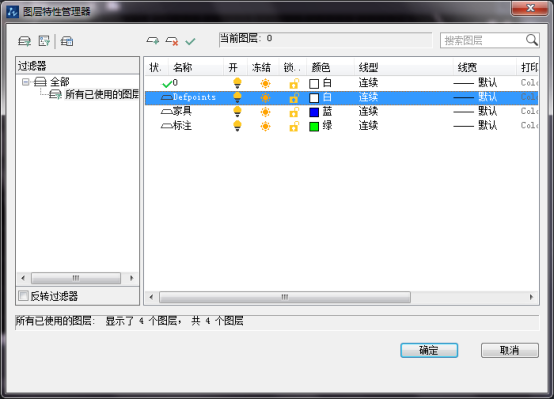

大家有時候沒有注意到圖層中有一個是否打印的設置，而且CAD軟件還會自動創建一些不能打印的圖層，例如Defpoints。雖然很少有自己將圖層設置為不打印的情況，但只要在圖中創建了標注，就會自動生成一個Defpoints圖層，這是用來放置標注的定一點的，這些點不需要被打印，因此CAD就自動生成這樣一個圖層，并設置成不打印，同時這個圖層還不能修改打印狀，這看起來就更麻煩了！假如你不小心將這個圖層設置成當前層后繪制了圖形，或者不小心將圖形移到了這個圖層上，就會出現圖形打印不出來的情況。

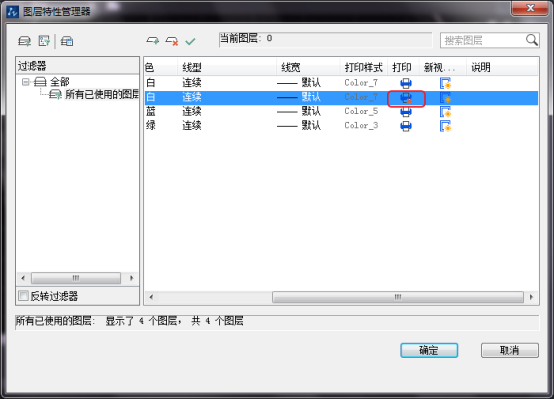

所以當遇到有圖形打印不出來的情況，首先檢查圖形所在圖層，確認是否所在圖層被設置成不打印。如果是普通圖層被設置成了不打印，在圖層管理器中將圖層設置成可打印即可；如果圖形被放置到類似Defpoints\Ashade這樣的圖層，需要選中這些圖形，再在圖層列表中選擇一個其它圖層，將對象移到其它圖層即可。

CAD的圖層之所以有是否打印的設置，不僅是因為內部一些圖形有這樣的需要，很多用戶也有這樣的實際需求。有些圖形我們需要它被顯示，但不希望它被打印，例如布局空間中視口的邊界，顯示邊界可以讓我們清楚的知道視口的范圍，方便進入視口進行操作或了解視口的數量，但大部分人都不希望視口邊界打印出來，因此設計人員會將視口放到一個單獨設置成不打印的圖層上，有些設計人員為了省事，就直接將視口移動到Defpoints圖層。

二、關于顏色的問題

一般因為顏色的問題而打印不出來，原因就是對CAD用顏色控制打印的機制不是特別清楚。默認狀態下，7號色在屏幕上顯示為白色，但打印出來是黑色，因此很多人就理所當然的認為白色就會打印成黑色，但事實并不是如此！

CAD在打印的時候通常使用顏色對應的樣式表，在打印樣式表中看到的顏色7是黑色的。為什么會這樣？其實很容易想清楚，紙張是白色的，因此在打印的時候不需要打印白色，線條通常都打印成黑色；而屏幕默認的顏色是黑色的，線條顯示成白色才能看得清楚。因此CAD索引色中的7號色非常特殊，在對象屬性、圖層屬性中顯示是白色，但打印中自動變?yōu)楹谏?/p>

由于理所當然認為白色就會打印成黑色，那些因為顏色設置導致打印不出來的人無一例外的是將顏色設置成了真彩色的白色（255,255,255），在圖面上這個顏色跟索引顏色的7號色一樣都是白色，因此很容易造成困擾。

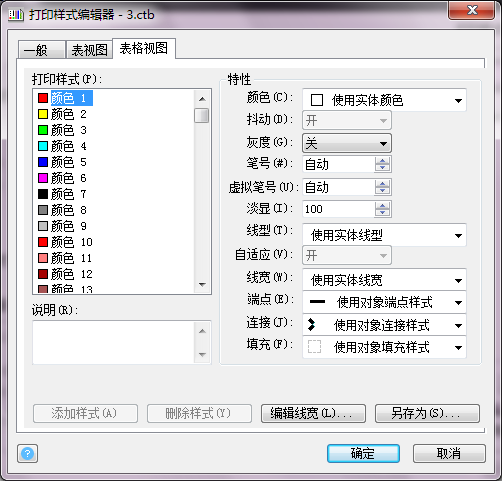

大家必須要了解CAD的打印樣式表的工作機制，CAD的顏色對應的樣式表（CTB）能控制的顏色只有256種索引顏色，也就是打印樣式表只列出了256種顏色。如果你想通過顏色控制打印輸出顏色，圖形的顏色必須設置成索引顏色。真彩色的顏色CAD打印時是不做處理的，都是原色輸出，如果是黑白打印機，會由打印驅動自動處理成相應的灰色。也就是說，真彩的白色（255,255,255）始終會被打印成白色，在白色的紙上你怎么可能看得到呢~

當然，CAD打印不出來還有其他的情況，比如說打印設備比較老，由于內存溢出導致圖形沒打印完整等等，這些應該還是比較容易判斷出來的。
