CAD中三維空間點和空間直線的繪制

三維空間中的點和線是構成線框模型的最小幾何單元，創建方法和二維對象的點和直線類似，但相比之下，多出了一個定位坐標。在三維空間中，三維點和直線不僅可以用來繪制特征截面繼而創建模型，還可以構造輔助直線或者輔助平面來輔助實體的創建。一般情況下，三味線段包括直線、射線、構造線、多段線、螺旋線以及樣條曲線等類型，而點則可以根據其確定方式分為特殊點和坐標點兩種類型。

【繪制三維空間點】

利用三維空間的點可以繪制直線、圓弧、圓、多段線以及樣條曲線等基本圖形，也可以標注實體模型的尺寸參數，還可以作為輔助點間接創建實體模型。要確定空間中的點，可通過輸入坐標和捕捉特殊點兩種方式來完成。

在中望CAD中，可以通過絕對坐標或者相對坐標的方式確定點的位置，可使用絕對或相對的直角坐標、極坐標、柱面坐標和球面坐標等類型。需要注意的是，輸入的點的坐標是相對于當前坐標系的坐標，因此在三為繪圖的過程中，一般將坐標系顯示出來，方便定位。

要繪制三維空間點，在繪圖面板中點擊點按鈕，然后在命令行輸入三維坐標就可以確定個三維點。如果省略輸入Z軸方向的坐標，系統默認Z坐標為0，也就是該點在XY平面內。

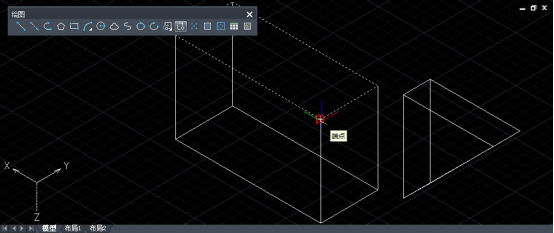

三維實體模型上都有一些特殊點比如說交點、端點以及中點等，可以通過啟用【對象捕捉】功能來確定位置。如圖，小編就捕捉了交點。

【繪制空間直線】

空間直線的繪制方法與平面直線相似，由兩個端點即可確定一條直線，不同的是空間直線的兩端點需要三維坐標來確定。單擊繪圖面板上的直線按鈕，即可激活直線命令，大家可以依次輸入起點和端點的坐標，也可以捕捉模型上的特殊點來定位直線。

另外，在三維建模的過程中，也會用到射線和構造線定位，射線和構造線與直線有相同的性質，定位兩點即可繪制該對象。
