楔體可以看作是以矩形為底面,其一邊沿法線方向拉伸所形成的具有楔狀特征的實體,形狀類似于三棱柱。該實體通常用于填充物體的間隙,比如安裝設備時用于調整設備高度及水平度的楔體和楔木。長方體具有長、寬、高這三個尺寸參數,可以創建各種方形基體,比如創建零件的底座、支撐板、建筑墻體及家具等。下面,我們來看看如何在CAD中繪制出楔體和長方體。
【楔體的繪制】

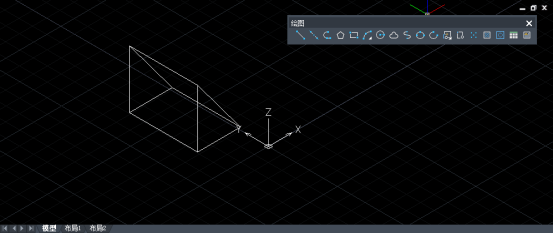

調用楔體命令時WE/WEDGE。執行該命令,就可創建一個楔體,創建楔體的方法和下面即將介紹的創建長方體的方法是類似的。
如果創建了幾個楔體,可以用align命令將這些楔體移動到合適位置。
【長方體的繪制】
在命令行輸入box即可調出長方體命令,然后根據提示繪制出一個長方體,如下圖所示。也可以直接在實體面板中選擇長方體按鈕,然后在圖中繼續繪制。
指定角點:該方法是創建長方體的默認方法,也就是通過以此制定長方體底面的對角點或者指定一角點和長、寬、高的方式進行長方體的創建。
指定中心:利用該方法可以先指定長方體的中心,再指定長方體截面的一個角點或者長度等參數,最后指定一個高度來繪制長方體。
如果想要創建一個長方體箱體,也就是要刪除頂面,那么久單擊實體面板中的抽殼按鈕,選擇頂面為刪除的面,抽殼距離為2.
